SDR106E
SDR102E
SDR104E
SDR112E

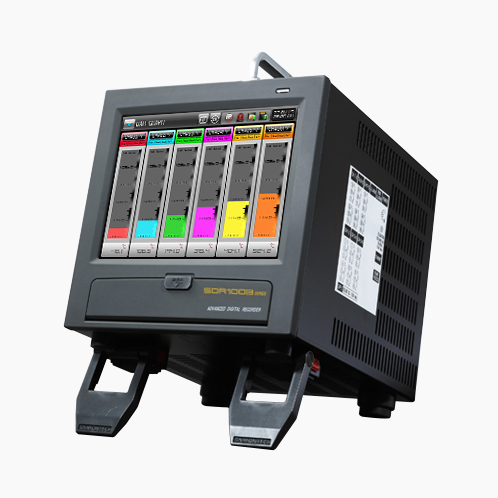

PORTABLE

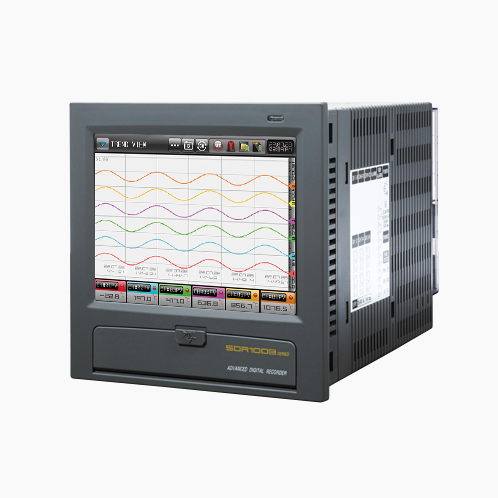

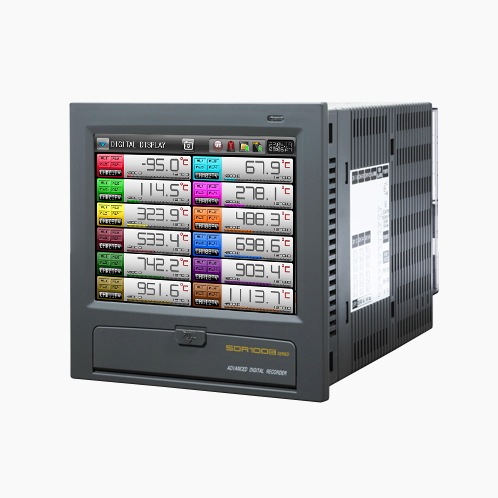

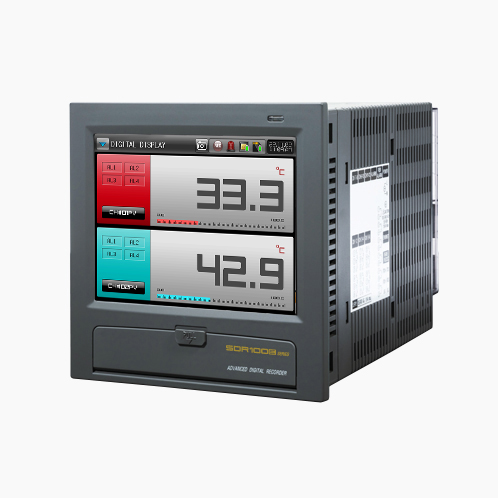

SDR100E SERIES
2,4,6,12채널 터치타입 디지털 기록계
SDR102E / SDR104E / SDR106E / SDR112E
종이가 필요 없는 디지털 레코더로서 고화질 TFT-LCD 터치 화면과 SD 카드를 지원하며 신속한 그래프 검색 기능을 갖춘 제품입니다.
-
선명한 화질
640×480 TFT-LCD 적용, 256K Color 구현
-
간편한 조작
쉽고 편리한 터치 방식
간편한 메시지 입력
화면 캡처 기능
-
신속한 기록 데이터 검색
FSA.(Fast Searching Algorithm) 탑재
1G byte 데이터 검색 약 1초
기록중 저장된 이전 데이터 확인 가능
현재 저장중인 그래프 바로 검색가능
-
풍부한 저장 공간
내부 메모리 : 4G byte(비휘발성, 1초/12채널 기준 약 6년 저장 가능)
외부 메모리 : 4G byte SD 기본 제공
-
편리한 메시지 기능
그래프상에 메시지 입력 및 표시
누구나 쉽게 단축키로 메시지 입력 가능
중요한 이벤트나 동작 메시지 자동 입력
저장된 그래프상에서도 메시지 확인 가능
자동 데이터 복구 기능
SD카드 저장 중 카드를 제거 후
재 삽입 시 그동안 누락된 데이터의
자동 복구 지원
(내부 메모리 / SD카드 동시 저장 시)
확대/축소 기능
기록된 화면을 시간축으로 확대/축소 가능
다양한 데이터 관리
하나의 파일로 지속적으로 저장 가능
내부/외부(SD) 메모리 동시 저장 및 전송, 삭제 지원
외부(SD) 메모리를 통한 파라메터 백업 가능
히스토리 저장 기능
알람 / 에러 / 이벤트 발생 이력을 최대 100개까지 저장 가능
TEXT, CSV, PDF 선택 저장 가능
데이터 탐색 하기
화면을 드래그하여 자유롭게 이동하며 데이터 탐색 가능
무상 지원되는 운영프로그램
시리얼, 이더넷 운영프로그램 지원
엑셀 및 TEXT 파일로 전환 가능
| 구분 | 세부항목 | SDR102E | SDR104E | SDR106E | SDR112E |
|---|---|---|---|---|---|
| 화면 | 디스플레이 | 5.7" TFT-LCD(640(W) X 480(H)) |
|||
| 디스플레이 타입 | 트랜드, 바, 디지털, 이벤트, 에러 이력, 정보(알람, 메시지, 메모리 용량) |
||||
| 표시언어 | 한국어, 영어, 번체, 간체, 일본어, 폴란드 |
||||
| 아날로그 입력 | 채널수 | 2채널 |
4채널 |
6채널 |
12채널 |
| 센서종류 | TC |
K, J, E, T, R, B, S, L, N, U, W, Platinel II, C |
|||
RTD |
Pt100(IEC), Jpt100(JIS), 1/100 표시가능 |
||||
DCV |
-5~10V, -10~20V, -1~2V, 0~2V, 0~5V, 1~5V, 0~10V, 0~20V, -10~20mV, -50~100mV, 0~20mV, 0~100mV(Scale : -30000 ~ 30000) |
||||
DCV 단위 |
C, F, BLANK, %, Pa, kPa, %RH, mV, V, Ω, mmHg, kgF |
||||
TC/RTD 단위 |
C, F |
||||
| 샘플링 타임 | 500ms |
||||
| 입력정도 | ±0.1% of full scale ±1 digit |
||||
| 알람 기능 | 알람개수 | 각 채널당 최대 4개 설정 |
|||
| 알람종류 | PV 상/하한, PV 범위 내/외, PV 상승 변화율 상/하한 , 채널간 편차 내/외, 센서 단선 |
||||
| 알람 출력 (옵션) |
접점사양 | A접점 릴레이 6점, 12점 |
|||
Normal open(최대 30V DC/1A, 250V AC/1A) |
|||||
| 리모트 입력 (옵션) |
접점사양 | 2점(접점용량 : 최대 12V DC, 10mA) |
|||
| 접점기능 | DI 에러 및 기록, 주기, DI 감지 지연시간 설정 |
||||
| 제품사이즈 및 중량 |
사이즈 | 144(W) X 144(H) X 188(D) mm |
|||
| 중량 | 1.1Kg |
1.2Kg |
1.3Kg |
||
| 케이스 재질 | PC + ABS |
||||
| 데이터 백업 | 내부 메모리 | 플래시 메모리(4GB)/비휘활성 |
|||
| 외부 메모리 | SD/SDHC 카드(FAT32 포맷) |
||||
| 저장 방식 | 내부/외부(SD카드) 메모리에 저장 |
||||
| 데이터 타입 | 기록데이터 및 메시지 |
||||
| 데이터 형식 | 바이너리 형식 |
||||
| 통신 | 통신사양 | RS232C/485 스위치로 선택, 통신속도 : 최대 115,200bps , 이더넷(TCP/IP) |
|||
| 프로토콜 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU) |
||||
| 전원 | 정격전압 | 100 ~ 240V AC, 50/60 Hz |
|||
| 소비전력 | 최대 15VA |
||||
모델코드
| 모델 | 부가코드 | 내용 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| SDR1 | □ | □ | E - | N | □ | □ | / | □ | |
| 채널 |
02 | 2채널 |
|||||||
| 04 | 4채널 |
||||||||
| 06 | 6채널 |
||||||||
| 12 | 12채널 |
||||||||
알람출력 |
N | 없음 |
|||||||
| A1 | 릴레이 6점 |
||||||||
| A2 | 릴레이 12점 |
||||||||
리모트입력 |
N | 없음 |
|||||||
| R1 | DI 2점 |
||||||||
기타 |
M1 | 연산 기능 |
|||||||
| P1 | 휴대용 타입 |
||||||||
| 1 | 설명서 | 사용설명서 | |
| 통신설명서 | |||
| SIMS 설명서 | |||
| BitEditor 설명서 | |||
| 2 | 카다로그 | 카다로그 | |
| 3 | 외형치수 | 외형치수 | |
| 4 | 소프트웨어 | SIMS - 통합 통신 소프트웨어 | |
| BitEditor - 이미지 편집 소프트웨어 | |||
| 5 | 실행파일 | SIMS, PME 추가파일 |
