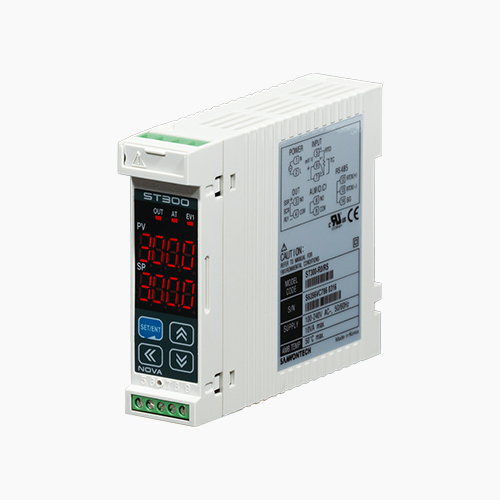

ST300

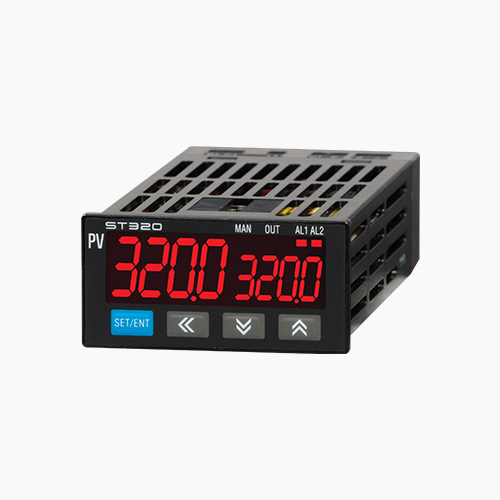

ST320

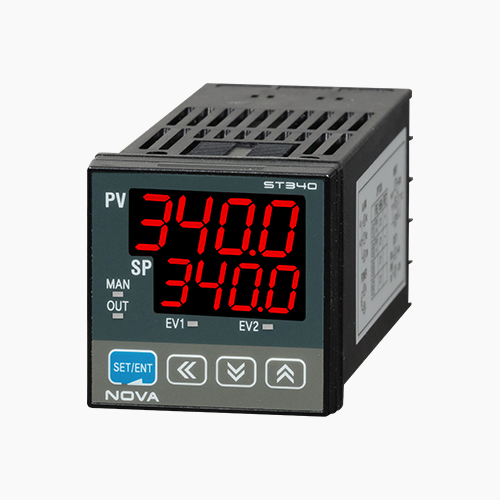

ST340

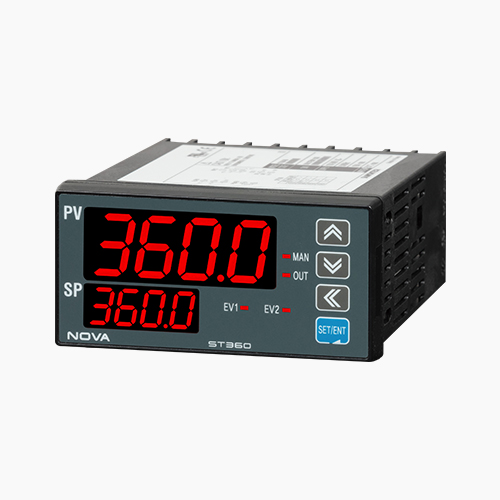

ST360

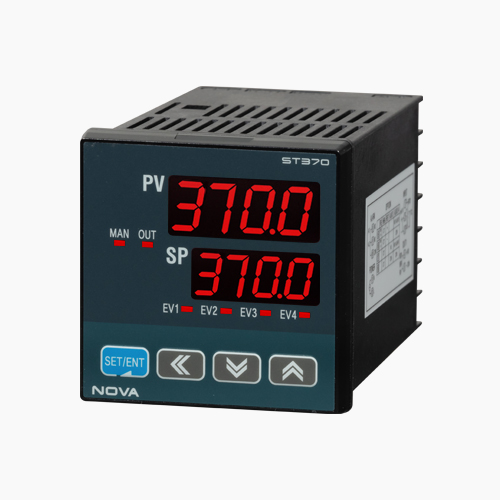

ST370

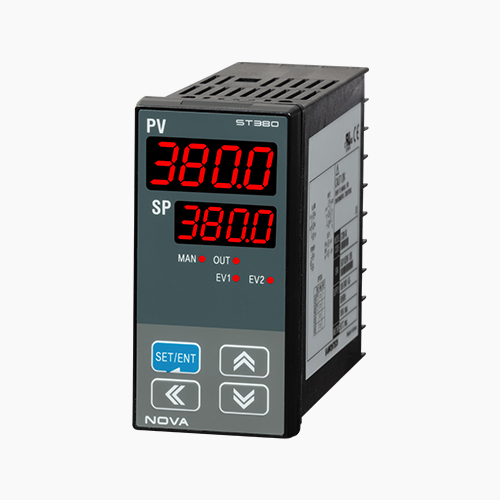

ST380

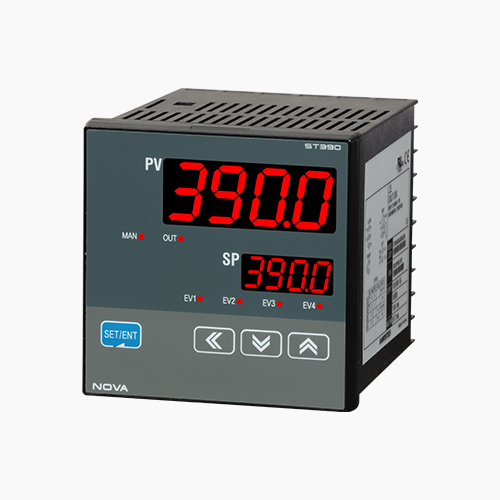

ST390
NOVA300 ST SERIES
경제형 범용 온도조절계
ST300 / ST320 / ST340 / ST360 / ST370 / ST380 / ST390
경제형 범용 온도조절계입니다
-
±0.2% of full scale ±1 digit 제공
AUTO/MAN 출력 기능
경보출력 기본 2점 지원(최대 4점)
입력 보정기능
히터 단선 경보 기능
PV, SP, MV 전송출력기능)
오버슈트 억제 기능 지원(Fuzzy)
PID 자동 보정기능(AT Gain) 지원
다양한 통신 프로토콜 지원(Modubus 외)
강력한 퍼지기능
부하변동이 심하거나 설정값(SP) 변경이 잦은 시스템의 경우 발생할 수 있는 오버슈트(Overshoot)를 효과적으로 억제할 수 있는 제어기능
PID 자동보정 기능 (AT Gain) 탑재
오토튜닝에 의한 PID 파라메터를 조정할때 GAIN값을 설정합니다.
응답속도를 빨리하기 위해서는 GAIN값을 줄이고 제어값을 안정시키기 위해서는 GAIN값을 증가시킵니다.
단, GAIN이 낮을수록 헌팅(Hunting)은 심합니다.

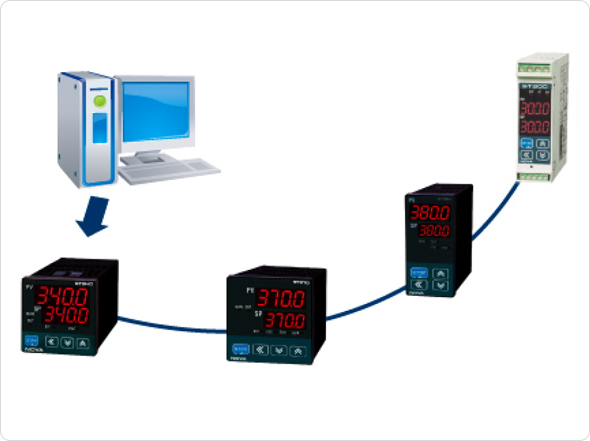

강력한 통신 기능
프로토콜 - PC LINK, MODBUS(ASCⅡ, RTU), SYNC Master, Slave
RS485시 최대 1.2㎞, 최대 31대 멀티드롭 가능
| 구분 | ST300 | ST320 | ST340 | ST360 | ST370 | ST380 | ST390 | |
|---|---|---|---|---|---|---|---|---|
| 사이즈 | 22.5(W)×75(H) ×91.9(L) |
48(W)×24(H)×100(L) |
48(W)×48(H)×100(L) |
96(W)×48(H)×100(L) |
72(W)×72(H)×100(L) |
48(W)×96(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP표시 | 각 4자리 |
|||||||
| 샘플링타임 | 250ms |
|||||||
| 제어모드 | 일반 제어 |
|||||||
| PID 제어 | Zone PID1그룹 |
|||||||
| 온도설정(SP) | SP 1 |
|||||||
| 아날로그 입력 | 형식/정도 | 1점(Universal input) / ±0.2% of full scale ±1digit (PTC, JPTB는 별도 문의) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|||||||
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|||||||
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC (4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|||||||
| 아날로그 출력 | 형식 | 선택 1점 |
선택 2점 |
|||||
| 출력종류 | 제어출력 |
제어출력, 전송출력(PV, SP, MV) or Loop Power Supply |
||||||
| SSR | 10V DC |
15V DC |
18V DC(부하저항 : Min. 600Ω) |
|||||
| SCR | 4 ~ 20mA DC (부하저항 : 최대 600Ω) |
|||||||
| Relay | 최대 30V DC/1A, 250V AC/1A |
|||||||
| DO 출력 | 접점수 |
O.C 1점
|
A접 1점+1점
|
A접 2점
|
A접 2점+2점
|
A접 2점
|
A접 2점+2점
|
|
| 접점사양 |
최대 30V DC/1A, 250V AC/1A / O.C 24V DC 50mA 이
|
|||||||
| 출력종류 |
ALM 1점
|
ALM 2점
|
ALM 4점
|
ALM 2점
|
ALM 4점
|
|||
| 히터단선경보(HBA) | 50A/800:1 CT |
- |
50A/800:1 CT |
|||||
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), 통신속도 : 최대 19200bps |
|||||||
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
|||||||
모델코드
| 모델 | 부가코드 | 내용 | 비고 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ST3 | □ | 0 | - | □ | □ | / | □ | ||
| 사이즈 |
9 | 96 * 96 |
|||||||
| 8 | 48 * 96 |
||||||||
| 7 | 72 * 72 |
||||||||
| 6 | 96 * 48 |
||||||||
| 4 | 48 * 48 |
||||||||
| 2 | 48 * 24 |
||||||||
| 0 | 22.5 * 75 (Rail type) |
||||||||
| 제어출력 |
S | SSR |
|||||||
| A | SCR(4 ~ 20mA) |
||||||||
| R | RELAY |
||||||||
전원 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
옵션 |
RS | RS485 |
주1 |
||||||
| RET | 전송출력 |
주1 |
|||||||
| HBA | 히터단선경보 1점 |
주1 |
|||||||
| ALM2 | Relay 1점 (320 only) |
주2 |
|||||||
| ALM3 | Relay 1점 (390, 370 only) |
||||||||
| ALM4 | Relay 1점 (390, 370 only) |
주1 |
|||||||
주1) RS, RET, HBA, ALM4 혼재 불가 (단, RS, HBA 혼재 가능), CT800:1 (50A) 사용 |
|||||||||
주2) ST340, 360, 370, 380, 390 기본 |
|||||||||
