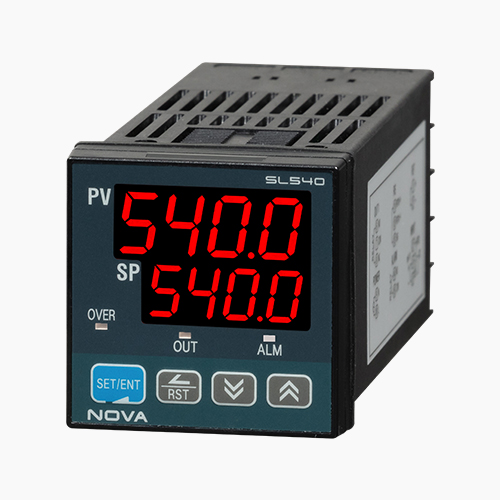

SL540

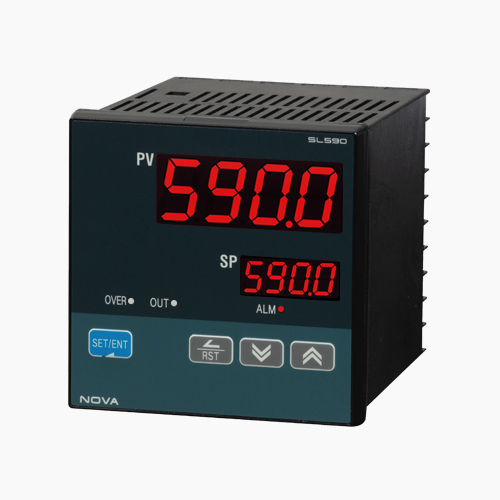

SL590
NOVA500 SL SERIES
고정도 리미트 컨트롤러
SL540 / SL590
고정도 리미트 컨트롤러 입니다.
-
18bit A/D 컨버터를 통한 고정도 ±0.1% of full scale ±1 digit 표시
최소, 최대값 기억 후 표시 가능
Over temp. 발생시, 확인 Key에 의한 릴레이 복귀 가능
Over Temp. 발생후, 해제까지 시간 기억 및 표시
전송출력 1점, 경보출력 기본 2점 지원
구간별 입력 보정기능(최대 4점)
다양한 통신 프로토콜 지원(Modbus 외)
High Limit Control
① 지시값(PV)이 설정값(SP)을 넘었을 때 OVER 램프와 OUT 램프가 ON 됩니다.
② 지시값(PV)이 정상상태로 들어가면 OVER 램프는 OFF 되지만 OUT 램프는 그대로 유지합니다.
③ 작업자가 "RESET"KEY로 확인을 하면 OUT 램프는 OFF 되고, 릴레이 출력은 ON 됩니다.
④ 지시값(PV)이 설정값(SP)을 넘었을때는 확인 동작이 이루어지지 않습니다.
| 형명 | SL540 | SL590 | |
|---|---|---|---|
| 사이즈 | 48(W)×48(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV표시 | 각 4자리 |
||
| 샘플링타임 | 250ms |
||
| 아날로그 입력 | 형식/정도 | 1점(Universal input) / ±0.1% of FS ±1digit(PTC, JPTB는 별도 문의) |
|
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
||
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
||
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC (4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
||
| 아날로그 출력 | 형식 | 고정 1점 |
|
| 종류 | 전송출력(PV, SP) or Loop Power Supply |
||
| 전류출력(RET) | 4~20mA DC, 0~20mA(옵션) (부하저항: 최대 600Ω) |
||
| DO 출력 | 접점수 |
A접 1점, C접 1점
|
|
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
||
| 출력종류 |
ALM / OVER 각 1점
|
||
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), 통신속도 : 최대 19200bps |
||
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
||
모델코드
| 모델 | 부가코드 | 내용 | 비고 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| SL5 | □ | 0 | - | 0 | □ | / | □ | ||
| 사이즈 |
9 | 96 * 96 |
|||||||
| 4 | 48 * 96 |
||||||||
전원 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
옵션 |
RS | RS485 |
|||||||
