NOVA500 ST SERIES
고정도 범용 온도조절계

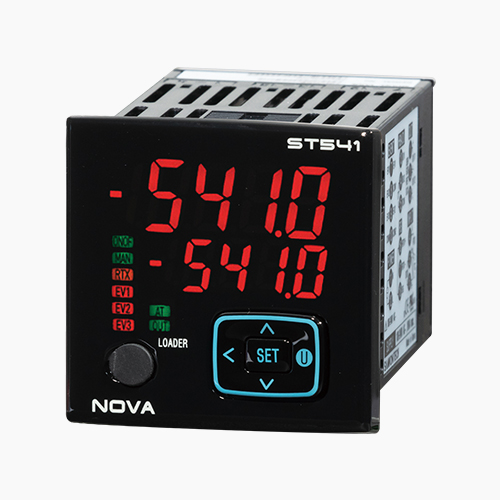

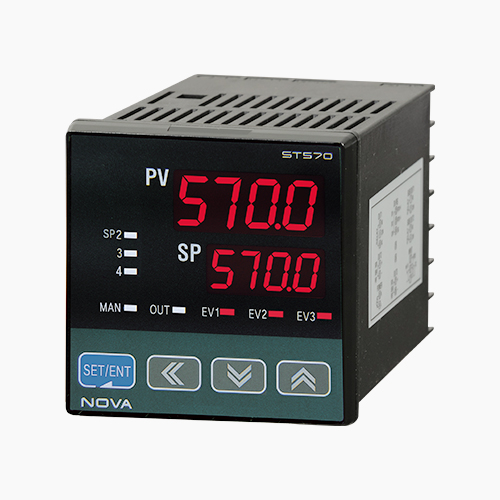

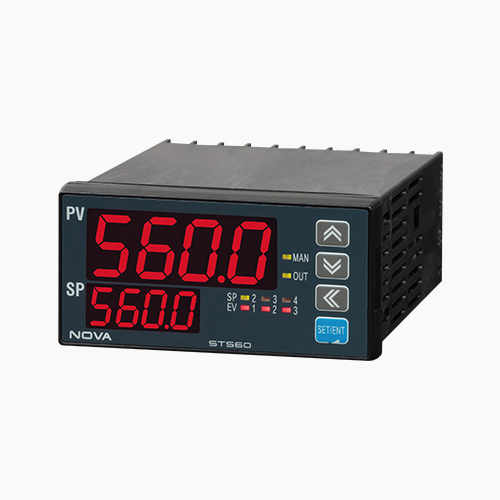

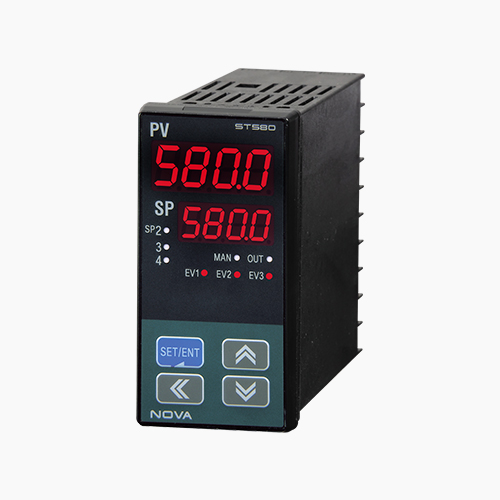

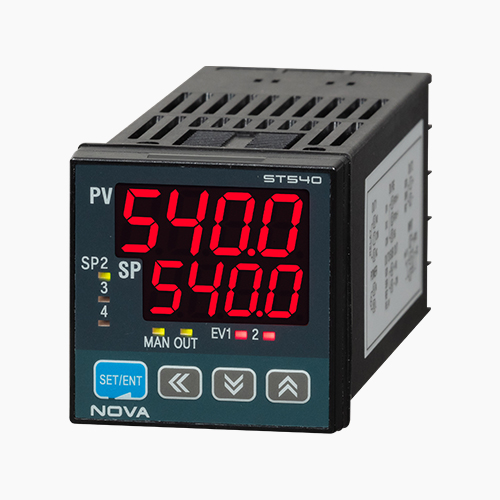

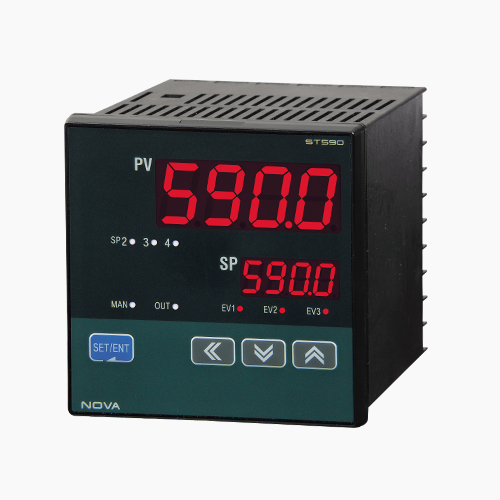

ST541 / ST540 / ST560 / ST570 / ST580 /ST590
고정도 범용 온도조절계입니다.
-
18bit A/D 컨버터를 통한 고정밀제어 ±0.1% of full scale ±1 digit 제공
AUTO/MAN 출력 기능
가열·냉각 제어 지원
운전시작 및 종료 예약 기능
RUN/STOP 기능
외부 접점 입력에 의한 RUN/STOP, SP 선택 가능
전송출력 2점, 경보출력 기본 3점 지원
보조출력 상태의 운전화면 표시
구간별 입력 보정기능(최대 4점)
오버슈트 억제 기능 지원(Fuzzy)
PID 자동 보정기능(AT Gain) 지원
다양한 통신 프로토콜 지원(Modbus 외)
히터 단선 경보 기능 (ST541)
파라메터 입력이 편리한 전면 통신용 Loader 지원 (ST541)
더욱 더 작아진 길이 78mm로 설치 공간 확보 (ST541)
편리한 키패드 방식의 버튼
U.KEY(AT, RUN/STOP, AUTO/MAN) 지원 (ST541)
강력한 퍼지기능

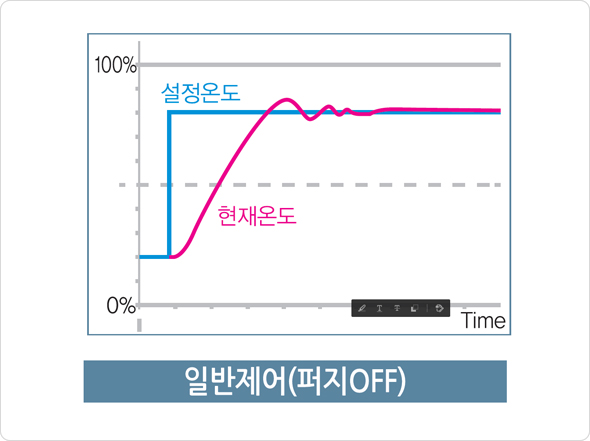

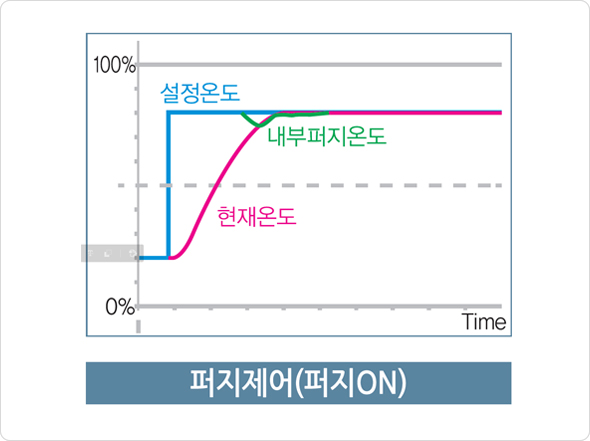

부하변동이 심하거나 설정값(SP) 변경이 잦은 시스템의 경우 발생할 수 있는 오버슈트(Overshoot)를 효과적으로 억제할 수 있는 제어기능
PID 자동보정 기능 (AT Gain) 탑재

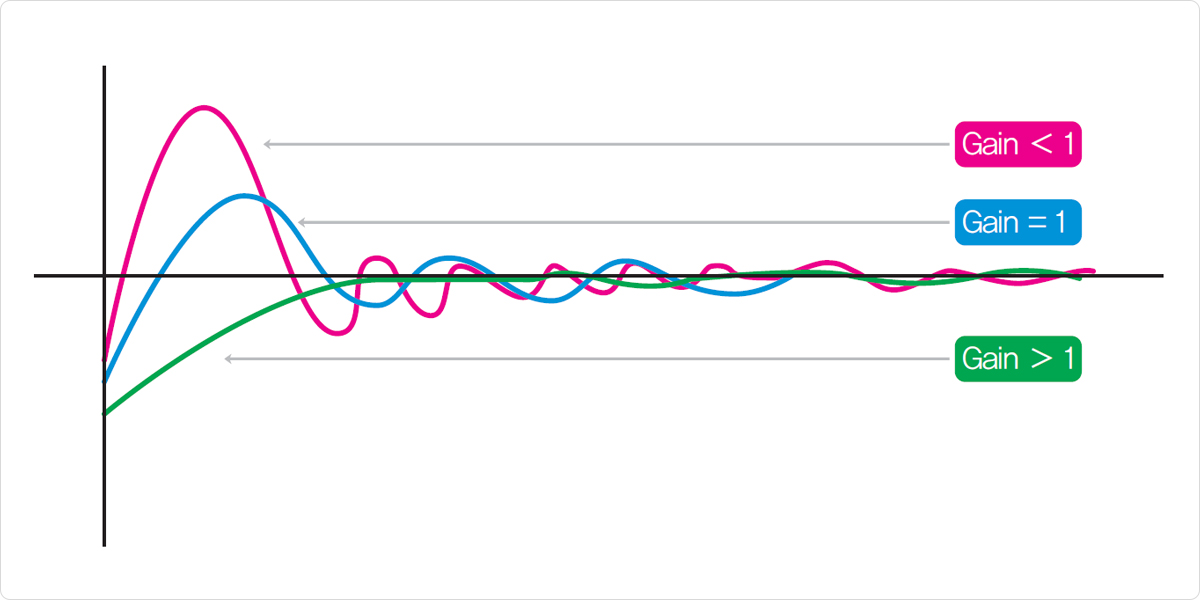

오토튜닝에 의한 PID 파라메터를 조정할때 GAIN값을 설정합니다.
응답속도를 빨리하기 위해서는 GAIN값을 줄이고 제어값을 안정시키기 위해서는 GAIN값을 증가시킵니다.
단, GAIN이 낮을수록 헌팅(Hunting)은 심합니다.

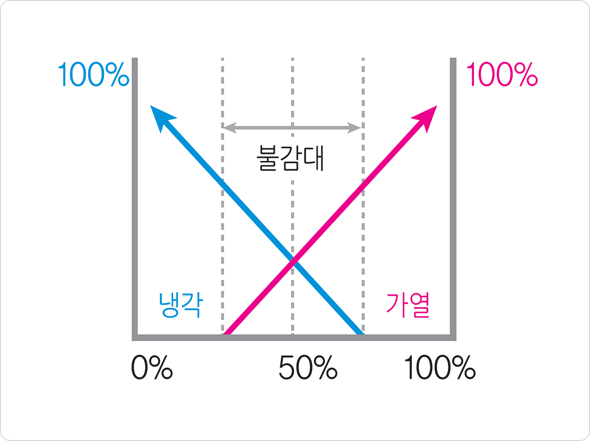

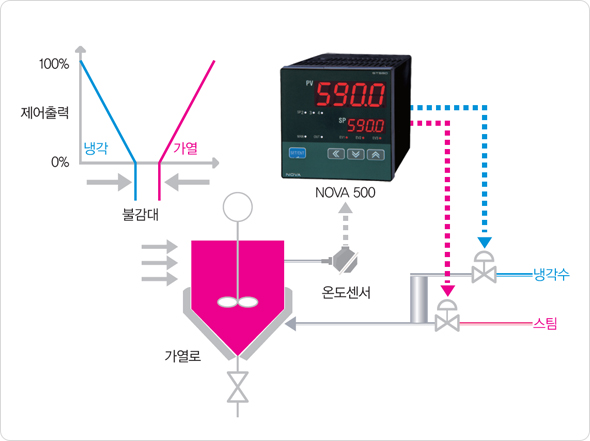

가열·냉각 제어
무상 제공되는 운영프로그램

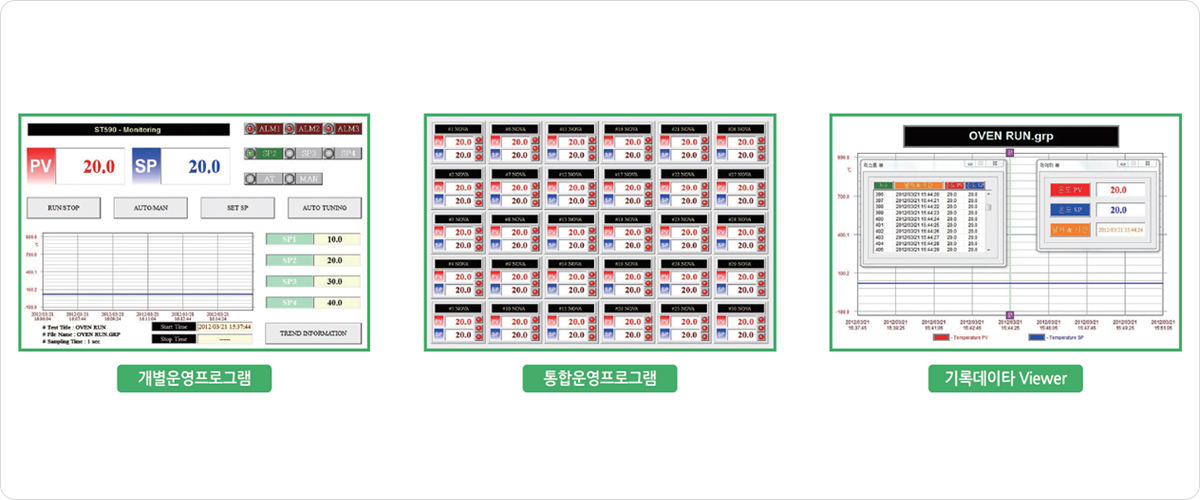

PC상에서 NOVA SERIES를 제어/감시할 수 있는 운영프로그램이 무상제공되어 사용자의 편의성 및 경제성 향상 실현
| 구분 | ST541 | ST540 | ST560 | ST570 | ST580 | ST590 | ||
|---|---|---|---|---|---|---|---|---|
| 사이즈 | 48(W)×48(H)×78(L) |
48(W)×48(H)×100(L) |
96(W)×48(H)×100(L) |
72(W)×72(H)×100(L) |
48(W)×96(H)×100(L) |
96(W)×96(H)×100(L) |
||
| PV/SP표시 | 각 5자리 |
각 4자리 |
||||||
| 샘플링타임 | 250ms |
|||||||
| 제어모드 | 일반 제어/가열·냉각 제어 |
|||||||
| PID 제어 | 4 PID 그룹(Zone PID 3그룹 + 편차 PID 1그룹) |
|||||||
| 온도설정(SP) | SP 1 ~ SP 4 |
|||||||
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/±0.1% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|||||||
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|||||||
| DCV | -10 ~ 20mV, 0 ~ 100mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|||||||
| 아날로그 출력 | 형식 | 3점(Universal output) |
5점(Universal output) |
|||||
| 종류 | 제어출력, 전송출력(PV, SP, MV) or Loop power supply |
|||||||
| SSR | 12V DC |
18V DC(부하저항 : 최소 600Ω) |
||||||
| SCR | 4 ~ 20mA DC, 0 ~ 20mA(옵션)(부하저항 : 최대 600Ω) |
|||||||
| Relay | 최대 30V DC/1A, 250V AC/1A |
|||||||
| 릴레이 출력 | 접점수 |
A: 2점 + 1점
|
A : 1점, C : 1점
|
A : 2점, C : 1점
|
||||
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
|||||||
| 출력종류 |
IS 2점(541), ALM 3점, RUN 1점, HEAT 1점, COOL 1점
|
|||||||
| DI 입력 | 접점사양 |
2점(접점용량 : 최대 12V DC, 10mA)
|
||||||
| 접점기능 |
운전 및 정지, SP 선택
|
|||||||
| 히터단선경보(HBA) | 50A/800:1 CT |
- |
||||||
| 통신 | 최대 38400bps |
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Sync(Master, Slave), 통신속도 : 최대 19200bps |
||||||
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
|||||||
모델코드
| 모델 | 부가코드 | 내용 | 비고 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ST5 | □ | □ | - | □ | □ | / | □ | / | □ | ||
| 사이즈 |
9 | 96 * 96 |
|||||||||
| 8 | 48 * 96 |
||||||||||
| 7 | 72 * 72 |
||||||||||
| 6 | 96 * 48 |
||||||||||
| 4 | 48 * 48 |
||||||||||
| 길이 |
0 | 범용 |
|||||||||
| 1 | 콤팩트(541) |
||||||||||
| 제어방법 |
0 | 일반제어 |
|||||||||
| 1 | 가열·냉각제어 |
||||||||||
전원 |
0 | 100 ~ 240V AC |
|||||||||
| 1 | 24V DC |
||||||||||
옵션1 |
RS | RS485 |
주1 |
||||||||
| DI | DI 2점 |
||||||||||
| LPS | 24V DC |
주2 |
|||||||||
| AOUT | Analog 출력 (540 only) |
주3 |
|||||||||
| SUB | Relay 1점 (541 only) |
||||||||||
| HBA | 히터단선경보 (541 only) |
주4 |
|||||||||
옵션2 (ST541 only) |
DCV1 | 0 ~ 20mA DC |
|||||||||
| DCV2 | 0 ~ 5V DC |
||||||||||
| DCV3 | 1 ~ 5V DC |
||||||||||
| DCV4 | 0 ~ 10V DC |
||||||||||
|
주1) RS/DI 혼재 불가
|
|||||||||||
|
주2) 24V DC 센서용 전원
|
|||||||||||
|
주3) ST540 /AOUT 선택시 SUB RELAY 사용불가
|
|||||||||||
|
주4) HBA/DI 혼재 불가, SCR제어시 사용불가, CT800:1(50A) 사용
|
|||||||||||
