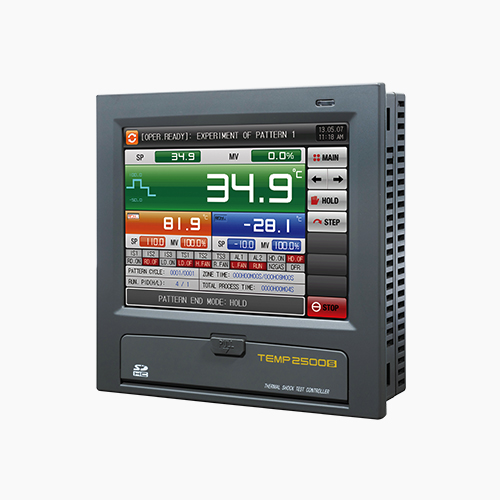

TEMP2500S

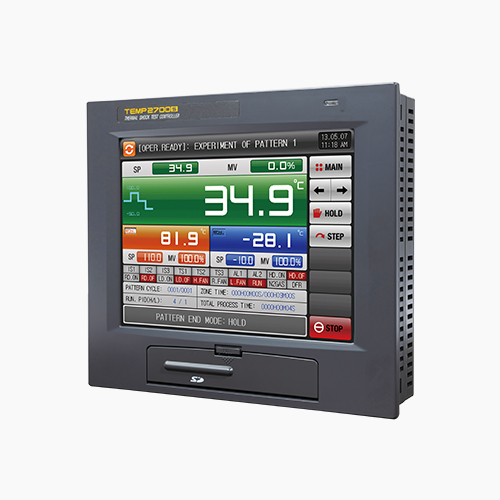

TEMP2700S

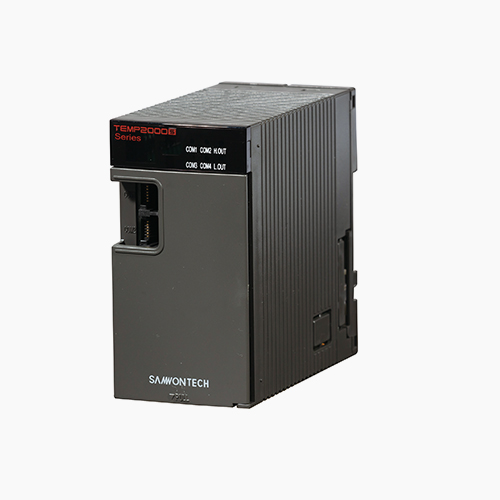

CONTROL

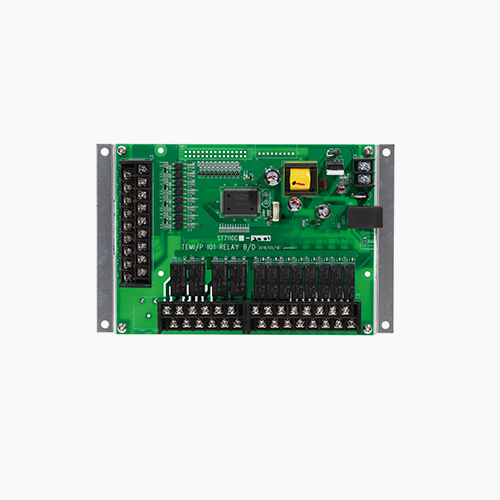

I/O1 Board

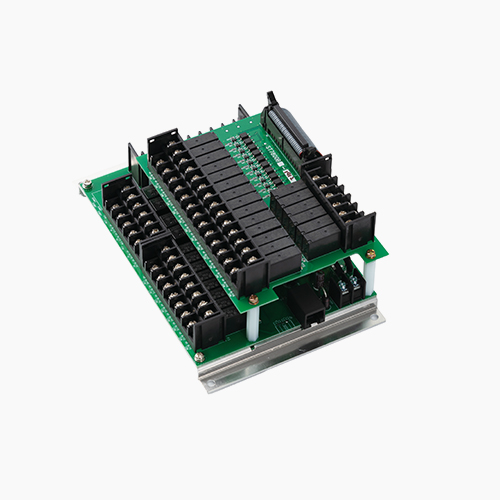

I/O2 Board
TEMP2500S

TEMP2500S

TEMP2700S

TEMP2700S

CONTROL

CONTROL

I/O1 Board

I/O1 Board

I/O2 Board

I/O2 Board

터치 타입 프로그래머블 열충격 시험 조절계

TEMP2000S SERIES

열충격 시험 조절계로서 고화질 TFT-LCD 터치 화면과 레코딩 기능을 지원하며 댐퍼 & 엘리베이터 방식을 지원하는 제품입니다.

  • 시스템에 맞는 제어 방식

    댐퍼 방식, 엘리베이터 방식

  • 다양한 종류의 패턴 제어

    고온실, 상온실, 저온실의 다양한 종류의 패턴 제공

  • 고정밀 제어

    18bit A/D 컨버터를 통한 정밀제어를 제공

    ±0.1% of full scale ±1 digit

  • 제어 PID의 다양성

    3ZONE, 1편차 PID 적용으로 급격한 온도 상승 및 하강 구간에 대한
    빠르고 안정된 제어 가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243585_38.png

    쉽고 편리한 터치방식

    쉽고 편리한 터치방식 터치 스크린 인터페이스를 이용한 편리한 제품조작 및 설정

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    디지털 레코더 기능

    그래프를 통한 현재값, 설정값 및 운전진행상황의 실시간 모니터링 및 데이터 관리

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    SD 메모리 카드 지원

    SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    다국어 지원

    국문, 영문, 중문, 일문 다양한 언어 지원

  • 016ed9dbaececfe4d8001979b3caac9d_1593691126_36.jpg

    최초 운전시 대기방식 선택가능

    운전시작시 대기동작(예열온도, 예냉온도 제어)의 운전여부 선택 및 대기동작 해제조건 선택가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    강력한 통신 환경

    RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원

  • 016ed9dbaececfe4d8001979b3caac9d_1593691310_66.jpg

    다양한 제상방식 지원

    히터1(설정된 시간동안 제상), 핫가스, 수동 제상, 히터2(현재값 = 설정값 부터 설정된 시간동안 제상)방식지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    무상지원 PC 소프트웨어

    PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능

SD 메모리 카드 지원

  • 842e62f69929821e5b701f2e7b883f4f_1594273311_16.jpg

    선택 가능한 초기화면

    초기화면을 사용자가 원하는
    화면으로 변경 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273316_27.jpg

    에러화면 편집 가능

    에러화면을 원하는 사진이나
    그림으로 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273324_33.jpg

    전자앨범 기능

    사용자의 회사정보나 제품정보를
    전자앨범처럼 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273331_45.jpg

    SD 카드를 통한 기록 및 백업

    운전중인 온도, 습도의 값을 기록하고
    각종 파라메터나 패턴정보를
    업로드, 다운로드 가능

급격한 온도 상승 및 하강 구간에 대한 빠르고 안정된 제어 가능


저온실 편차 히스테리시스 적용으로 저온실의 냉동 용량 부족으로 인한 초기 헌팅방지 가능


분리형 하드웨어

표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능

구분 세부항목 TEMP2500S TEMP2700S
화면 디스플레이
5.7" TFT-LCD
7.5" TFT-LCD
해상도
640(W) × 480(H)
표시언어
영문, 국문, 중문/영문, 국문, 일문
사용자 화면
초기화면 이미지 변경, 전자앨범 기능
마운트방식
판넬 마운트, VESA 마운트(MIS-D 75)
아날로그 입력 입력개수
3점(고온실, 저온실, 실험실/Universal input)
센서종류
TC
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C
샘플링 타임
500ms
입력정도
±0.1% of full scale ±1 digit(A/D 18bits
아날로그 출력 출력사양(최대 4점)
전압출력(SSR) 4점
ON전압 : 24V DC(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms)
전류출력(SCR) 4점
4~20mA DC(부하저항 : 최대 600Ω)
출력종류
제어출력/전송출력(실험실PV, 고온실PV, 저온실PV)
출력정도
±0.3%(D/A 14bits)
디지털 입력 접점사양
기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
접점기능
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI 감지 지연시간 설정, DI 에러발생화면 선택(에러메시지 또는 사용자 설정 사진표시),고온실/상온실/저온실 댐퍼 감지
디지털 출력 접점사양
기본 12점(A 접점 릴레이 8점 + C접점 릴레이 4점), 옵션(A 접점 릴레이 20점) 추가 가능
Normal open(최대 30V DC/1A, 250V AC/1A), Normal close(최대 30V DC/1A, 250V AC/1A)
접점종류
이너시그널(8점), 타임시그널(4점), 경보시그널(4점), 냉동기시그널(2점), 센서단선시그널(3점)
DI시그널(16점), 수동시그널(12점), 운전시그널(1점), 솔밸브시그널(1점), 운전종료시그널l(1점)
연산시그널(3점), 에러시그널(1점), 대기시그널(2점), 사용자시그널(1점), N2가스시그널(1점)
팬시그널(3점), 댐퍼시그널(6점), 제상시그널(1점), 실험실시그널(3점)
프로그램 패턴수
120패턴
패턴유형 (6종류)
① 고온 → 저온/② 저온 → 고온/③ 상온 → 고온 → 상온 → 저온/④ 상온 → 저온 → 상온 → 고온
⑤ 고온 → 상온 → 저온 → 상온/⑥ 저온 → 상온 → 고온 → 상온
반복/세그먼트 설정시간
최대9999회/999시간 59분 59초
기능
대기동작, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
동작방식 동작사양
댐퍼, 엘리베이터 방식
제상방식
히터, 핫가스, 수동 제상
PID 제어 PID 그룹
4PID 그룹(Zone PID 3그룹 + 편차PID 1그룹), *편차PID 적용 시, 편차값은 고온실, 저온실 별도 적용
데이터백업 저장매체
SD/SDHC 카드(FAT32 포맷)
저장기능
프로그램 패턴/파라메터 설정값 백업 및 복구, 실험실, 고온실, 저온실의 지시값 설정값 저장 가능
통신 통신사양
기본 : 점퍼 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps
옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가
프로토콜
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU)
전원 정격전압
최대 24V DC 22VA
리튬전지
설정 데이터 보존(CR2032)

모델코드

모델 부가코드 내용
TEMP2 0 0 S - 0 / /
사이즈
5
5.7인치(IP65 인증)
7
7.5인치
I/O 보드
0
I/O1 (DO12점, DI16점)
1
I/O1, 2 (DO32점, DI16점)
SD카드
SD
SD카드 (기본)
이더넷 통신
-
None
CE
이더넷(TCP/IP)
