TEMP2000MF SERIES
FDA 21 CFR Part 11 COMPLIANCE
TEMP2500MF
메인채널과 보조채널(8채널)을 갖춘 프로그래머블 조절계로서 고화질 TFT-LCD 터치 화면과 SD카드를 지원하며 FDA PART11 보안 기능을 갖춘 제품입니다.
고정밀 제어
18bit A/D 컨버터를 통한 정밀제어를 제공
온도 : ±0.1% of full scale ±1 digit
보조 제어 및 기록을 위한 보조채널 제공
8채널의 제어 및 레코딩 가능
제어 PID의 다양성
온도 제어 PID그룹(6 Zone PID + 1 편차 PID or 7 세그 PID) Zone,
편차, 세그 PID등 다양한 PID를 제공가열/냉각 제어
장비특성에 따른 다양한 가열·냉각제어 가능 (선택 사양)
500패턴, 50,000세그먼트
500 패턴, 50,000 세그먼트를 통하여 다양한 프로그램 운전 가능
-
쉽고 편리한 터치방식
쉽고 편리한 터치방식 터치 스크린 인터페이스를 이용한 편리한 제품조작 및 설정
-
디지털 레코더 기능
그래프를 통한 현재값, 설정값 및 운전진행상황의 실시간 모니터링 및 데이터 관리
-
SD 메모리 카드 지원
SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능
-
다국어 지원
국문, 영문 언어 지원
-
강력한 통신 환경
RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원
-
무상지원 PC 소프트웨어
PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능
-
사용자 등록 및 권한
사용자 등록 및 관리
사용자 권한 부여
사용자 조작 제어 -
전자기록 관리
시스템 이력 관리
사용자 조작 이력 관리
대용량 파일 시스템 구축 -
전자 서명
트렌드 데이터 전자 서명 관리
전자 서명 표시부
전자 서명 데이터의 접근 제어 -
시스템 운영(조작)의 감사 추적
시스템 이력 추적
사용자 조작 관리
DB Access
사용자 등록 및 권한
인증된 사용자 기반의 시스템 운영 (ADMIN : 1, MANAGER : 10, USER : 100)
모든 사용자의 조작에 대한 사용자 이력 표시
전자기록 관리
시스템 이벤트 발생 이력에 대한 전자문서 기록
모든 사용자의 조작에 대한 조작 이력 데이터 생성
파라메터별 조작 데이터의 이전, 이후값
기록
빠른 고용량 데이터 엑세스를 위한 Embedded Data-Base 운영
전자 서명
인가된 사용자에 의해 기록된 트렌드 데이터별 전자 서명 기능
시스템 운영(조작)의 감사 추적
시스템 운영(조작)의 감사 추적 (Audit Trail)
출력된 데이터에 대한 CSV(엑셀) 변환 가능

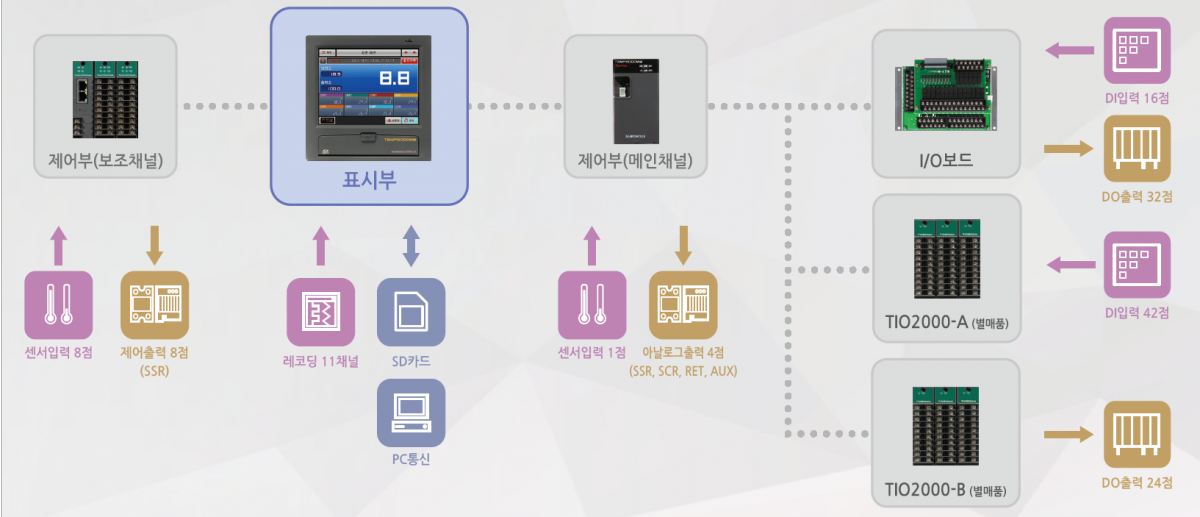

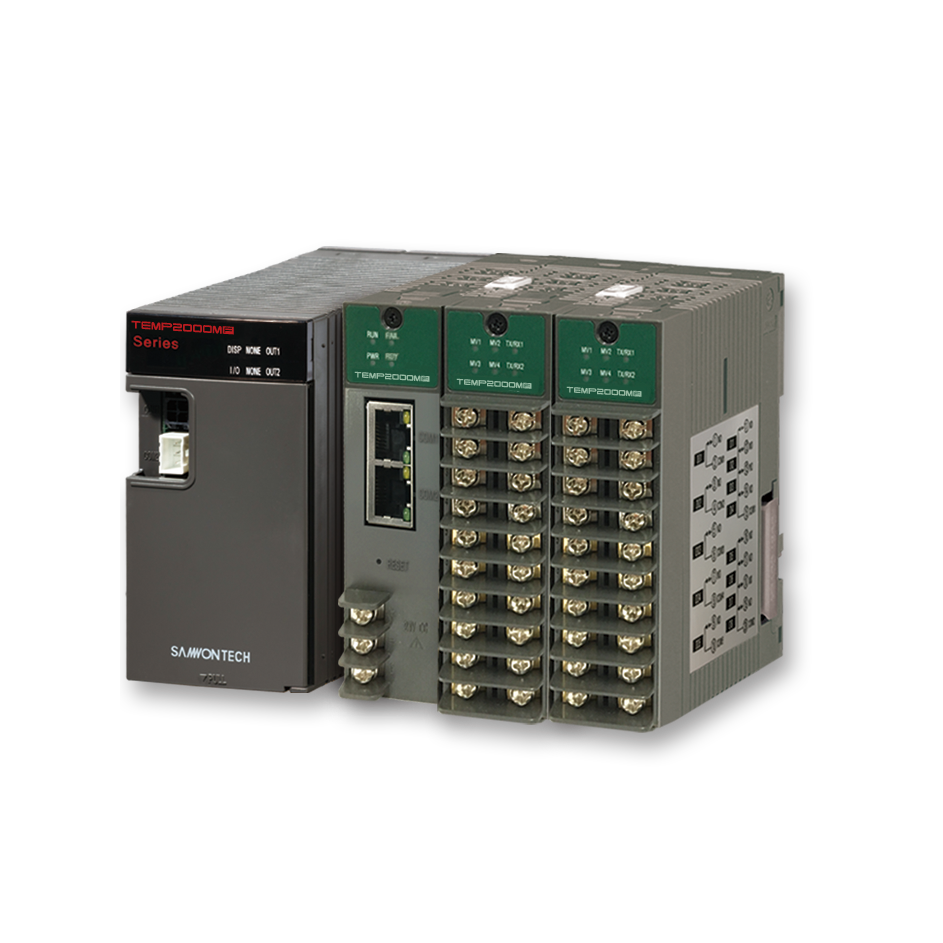

분리형 하드웨어
표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능
| 구분 | 세부항목 | TEMP2500MF | TEMP2700MF | TIO2000-A | TIO2000-B | |
|---|---|---|---|---|---|---|

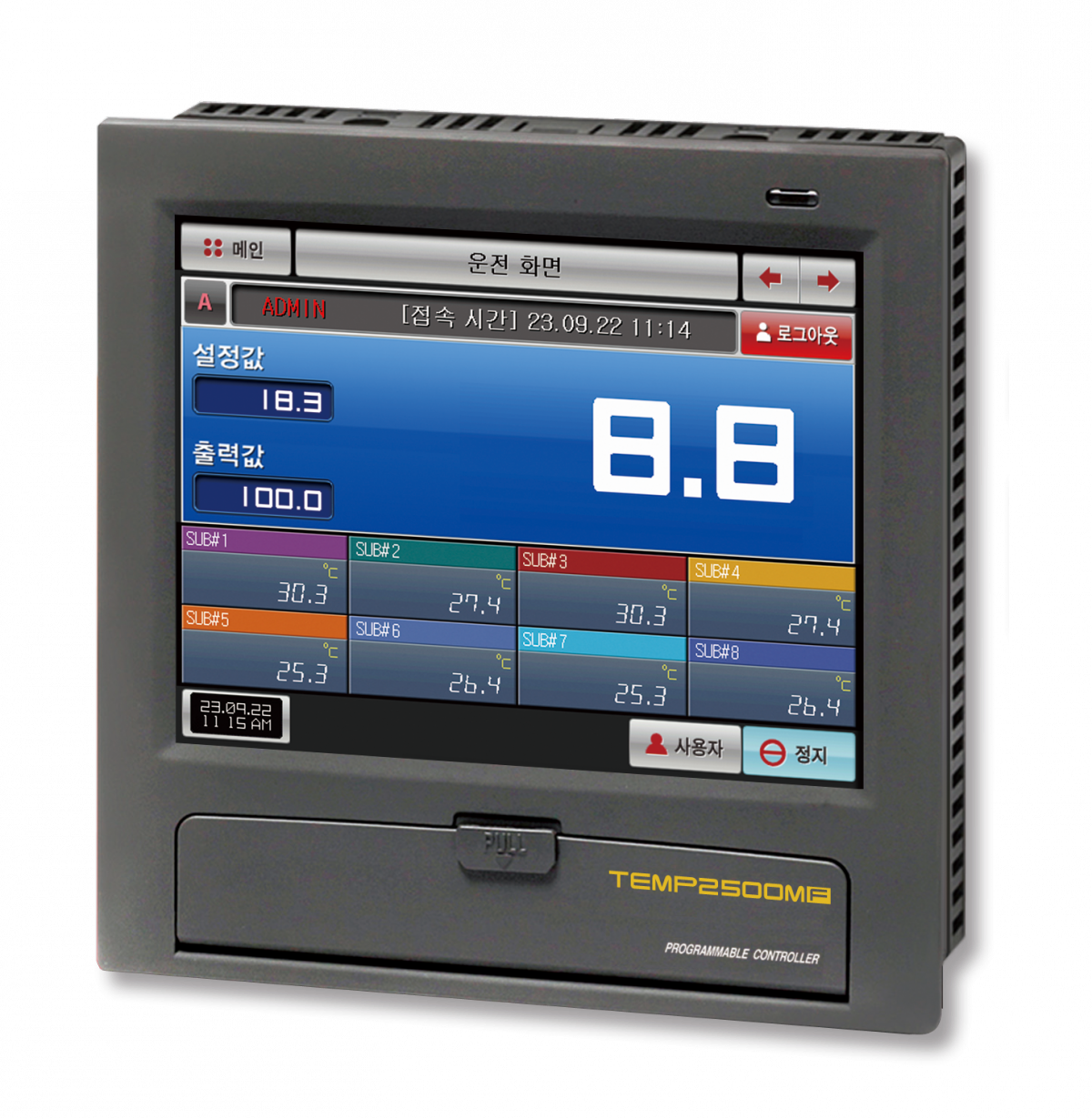

| 화면 | 디스플레이 | 5.7* TFT-LCD | 7.5* TFT-LCD | |||
| 해상도 | 640(W) x 480(H) | |||||
| 표시언어 | 국문/영문 | |||||
| 초기화면 | 사용자설정 초기화면 지원 | |||||
| 사용자화면 | 16개의 화면을 전자앨범처럼 사용가능 | |||||
| 마운트방식 | 판넬 마운트, VESA 마운드 (MIS-D 75) | |||||
| 제어채널 | 메인채널 | 1채널 | ||||
| 보조채널 | 8채널 | |||||
| 아날로그 입력 | 입력개수 | 메인채널(1 점) + 보조채널(8 점) | ||||
| 센서종류 | 메인채널 | TC | K, J, E, T, R, B, S, L, N, U, W, PlatinelⅡ, C | |||
RTD | PT100（IEC）, JPT100（JIS）, 1/100 표시가능 | |||||
DCV | 0.4~2V, 1~5V, 0~10V, -10~20mV, 1~100mV (4~20mA, 0~20mA, 외부저항250Ω, 500Ω부착) 스케일 : -1999 ~ 30000 | |||||
보조채널 | TC | K, J, E, T, R, B, S, L, N, U, W, PL, C | ||||
RTD | PtA, PtB, PtC, JPtA, JPtB, JPtC | |||||
DCV | 0~10mV DC, -10~10mV DC, -10~20mV DC, 0~100mV DC, -50~100mV DC, 0~1V DC, -1~1V DC, 0~5V DC, 1~5V DC, -5~5V DC, 0.4~2V DC, 0~10V DC, -5~10V DC (4~20mA, 0~20mA, 외부저항 250Ω, 500Ω부착) | |||||
| 샘플링 타임 | 메인채널, 보조채널 각 250ms | |||||
| 입력정도 | ±0.1% of full scale ±1 digit(A/D 18bits) | |||||
| 입력 보정수 | 메인채널 : 8점의 구간 보정 및 전체 보정 보조채널 : 채널별 각 4점의 구간 보정 및 전체 보정 | |||||
| 아날로그 출력 | 출력사양 | SSR | 메인채널 : 4점/ON전압 : 24V DC 보조채널 : 8점/ON전압 : 15V DC (메인, 보조채널 : 부하저항 최소 600Ω/펄스폭:최소 5ms) | |||
SCR | 메인채널 : 4점/4~20mA DC(부하저항 : 최대 600Ω) 보조채널 : - | |||||
| 출력종류 | 제어출력/전송출력 (PV, SP) / 보조출력 | |||||
| 출력정도 | ±0.3% (D/A 14bits) | |||||
| 디지털 입력 | 접점사양 | 기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택 | 최대 42점(14점/UNIT) | |||
| 접점기능 | 운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI 감지 지연시간 설정, DI 에러발생화면 선택(에러메시지 또는 사용자 설정 사진표시) | |||||
| 디지털 출력 | 접점사양 | 기본 12점 (옵션 선택 시 20점 추가) | 최대 24점(8점/UNIT) | |||
C접점 릴레이 기본 4점 | Normal open (최대 30V DC/1A, 250V AC/1A) | |||||
Normal close (최대 30V DC/1A, 250V AC/1A) | ||||||
A접점 릴레이 기본 8점 | Normal open (최대 30V DC/1A, 250V AC/1A) | A접점 릴레이 8점 | ||||
A접점 릴레이 추가 20점 (IO2 옵션) | ||||||
| 접점종류 | 이너시그널(16점), ON/OFF시그널(7점), 연산시그널(32점), 에러시그널(1점), 사용자시그널(1점) | |||||
타임시그널(8점), 정치·프로그램종료시그널(2점), DI시그널(16점), 센서단선시그널(1점). 냉동기시그널(2점) | ||||||
정보시그널(8점), 상승·유지·하강시그널(3점), 수동시그널(12점), 정치타이머시그널(1점) | ||||||
운전시그널(1점), 대기시그널(1점), 세그경보시그널(4점) | ||||||
| 프로그램 | 패턴/세그먼트 수 | 500패턴/50,000세그먼트 | ||||
| 세그먼트 설정시간 | 최대 999시간 59분 59초 | |||||
| 기능 | 상승/하강 변화율, 대기동작,운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작 | |||||
| 반복 | 전체반복 및 구간반복 | |||||
| PID 제어 | PID 그룹 | 메인채널 : 7 PID 그룹(Zone PID 6 그룹 + 편차 PID 1 그룹 또는 세그 PID 7 그룹) 보조채널 : 1그룹/채널 | ||||
| PID 종류 | 메인채널 : Zone PID, 편차 PID, 세그 PID 보조채널 : Zone PID | |||||
| 기타 기능들 | 메인채널 : 오토튜닝의 기준점 설정, PID 시정수 복사, 미분제어방식 선택 보조채널 : 오토튜닝의 기준점 설정 | |||||
| 데이터백업 | 저장매체 | 내부 메모리(4GB), SD/SDHC 카드(FAT32 포맷)기본 지원 | ||||
| 저장기능 | 프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장 | |||||
| 통신 | 통신사양 | 기본 : 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps | ||||
이더넷(TCP/IP), CAN 통신 | ||||||
| 프로토콜 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU) | |||||
| 전원 | 정격전압 | 메인채널 : 최대 24V DC 22VA 보조채널 : 최대 24V DC 14VA | 최대24V DC1.3VA/UNIT | 최대24V DC2.5VA/UNIT | ||
| 리튬전지 | 설정 데이터 보존 (CR2032) | |||||
모델코드
| 모델 | 부가코드 | SD 카드 | 보조 채널 | 내용 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TEMP2 | □ | 0 | 0 | M | F | - | □ | |||
사이즈 | 5 | 5.7인치(IP65 인증) | ||||||||
| 7 | 7.5인치 | |||||||||

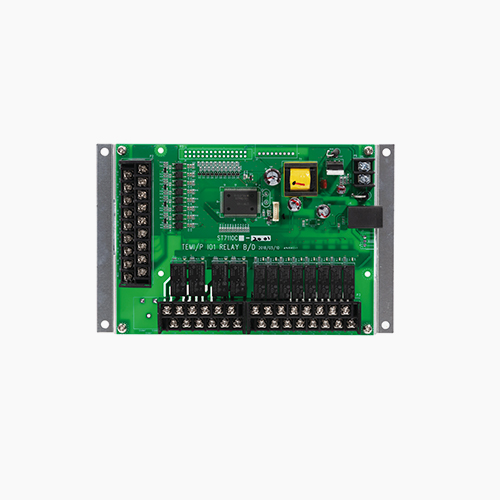

I/O 보드 | 0 | I/O1(릴레이12점) | ||||||||
| 1 | I/O1,2(릴레이32점) | |||||||||
SD 카드 | SD | SD 카드(기본) | ||||||||
보조채널 수 | 08 | 8채널(기본) | ||||||||
| 1 | 설명서 | 조작설명서 | |
| 설치설명서 | |||
| 통신설명서 | |||
| SIMS 설명서 | |||
| PME 설명서 | |||
| BitEditor 설명서 | |||
| 2 | 카다로그 | 카다로그 | |
| 3 | 외형치수 | 외형치수 | |
| 4 | 소프트웨어 | SIMS - 통합 통신 소프트웨어 | |
| PME - 통합 파라메터 관리 소프트웨어 | |||
| BitEditor - 이미지 편집 소프트웨어 | |||
| 5 | 실행파일 | SIMS, PME 추가파일 |
