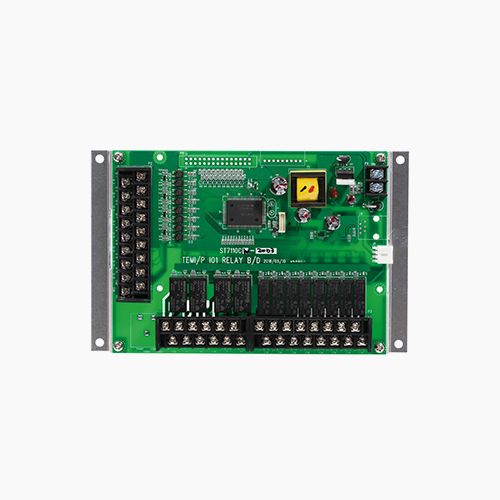

I/O1 Borard

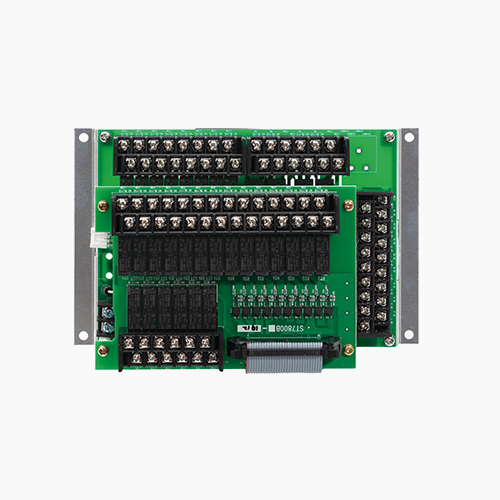

I/O2 Borard
TEMP2520M

TEMP2520M

TEMP2720M

TEMP2720M

MAIN CONTROL

MAIN CONTROL

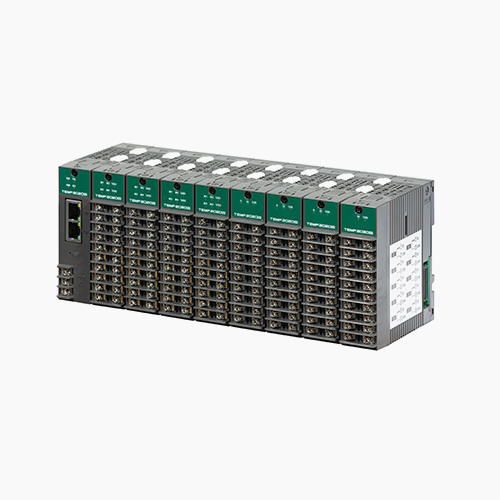

SUB CONTROL

SUB CONTROL

I/O1 Borard

I/O1 Borard

I/O2 Borard

I/O2 Borard

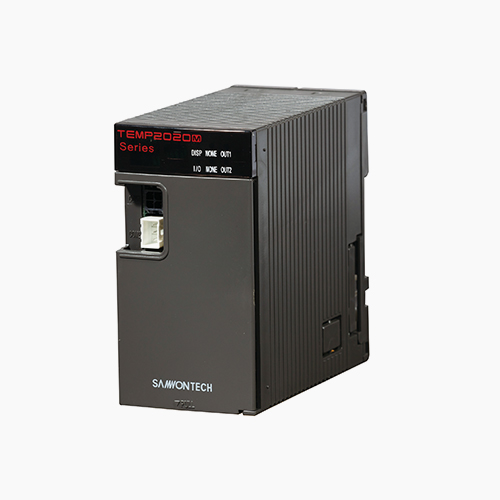

22채널 터치 타입 프로그래머블 온도조절계

TEMP2020M SERIES

다채널(22채널) 프로그래머블 온도조절계로서 고화질 TFT-LCD 터치 화면과 SD카드를 지원하며 다채널 제어 기능을 갖춘 제품입니다.

  • 시스템에 맞는 채널 선택

    10채널 / 14채널 / 18채널 / 22채널 제어 및 레코딩 선택

  • 고정밀 제어

    18bit A/D 컨버터를 통한 정밀제어를 제공

    ±0.1% of full scale ±1 digit

  • 제어 PID의 다양성

    온도 제어 PID그룹(5 Zone PID + 1 편차 PID or 6 세그 PID) Zone,
    편차, 세그 PID등 다양한 PID를 제공

  • 다양한 표시단위

    DCV 센서사용시 12종류의 다양한 단위표시로 온도뿐 아니라 다양한 종류의
    산업용 센서 연결 가능(℃, %, ℉, EDIT, ㎩, %RH, V, ㎪, ㎷, mmHg, kgf)

  • 2e9fc7cfcc8470e1a26057793939a608_1593685600_47.jpg

    신속한 데이터 탐색 & 검색

    파일 기반의 데이터 트랜딩을 탐색

  • efd078c39b3bb6beb4c92f7082e6217e_1591243660_43.png

    운전시각관리

    운전 시작 시간 및 종료 예정 시간, 현재까지 운전시간 표시

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    총 24채널의 디지털 레코딩

    메인 채널의 현재값, 설정값 및 보조채널의 현재값을 실시간 모니터링 및 데이터 저장

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    다국어 지원

    국문, 영문, 중문, 일문 다양한 언어 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    SD 메모리 카드 지원

    SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    강력한 통신 환경

    RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원

  • a24da260fb2aa43213841cd9d459dd1b_1592368263_43.jpg

    풍부한 저장 공간

    내부 메모리 : 4GB 최대 저장기간 : 5년(12채널 매 1초 마다 저장 기준)

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    무상지원 PC 소프트웨어

    PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능

신속한 데이터 탐색 & 검색

파일 기반의 데이터 트랜딩과 검색 기능
고속 데이터 수집이 가능하고 다양한 표시 기능 지원
데이터 표시 및 검색을 위한 탐색 Bar 지원
트랜드 데이터 위에 사용자 메모 생성 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273142_1.jpg

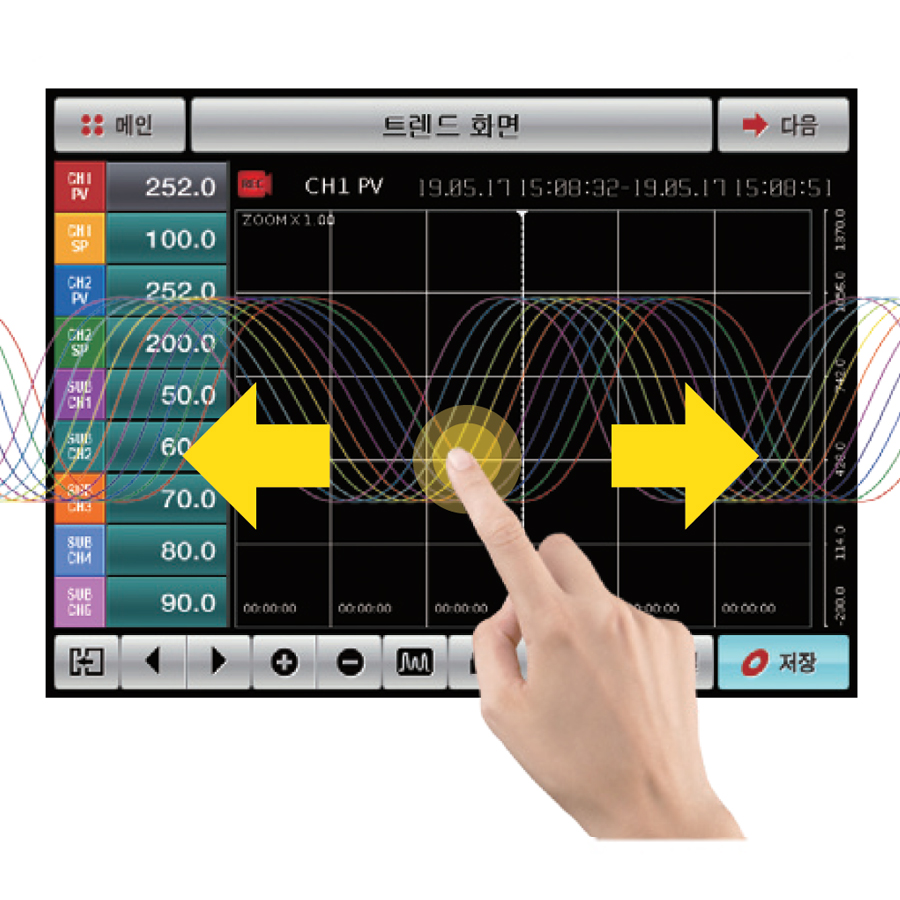

    데이터 탐색하기

    좌/우로 데이터를 움직이며 탐색 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273146_53.jpg

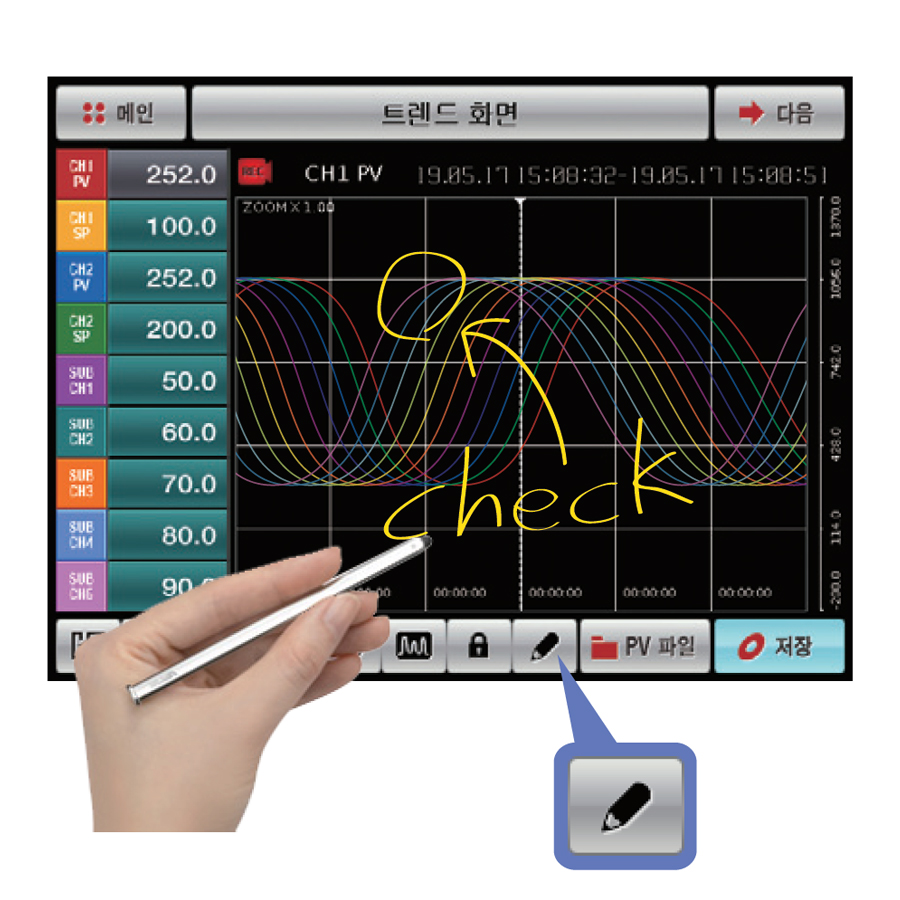

    사용자 메모하기

    데이터 위에 사용자 메모 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273152_05.jpg

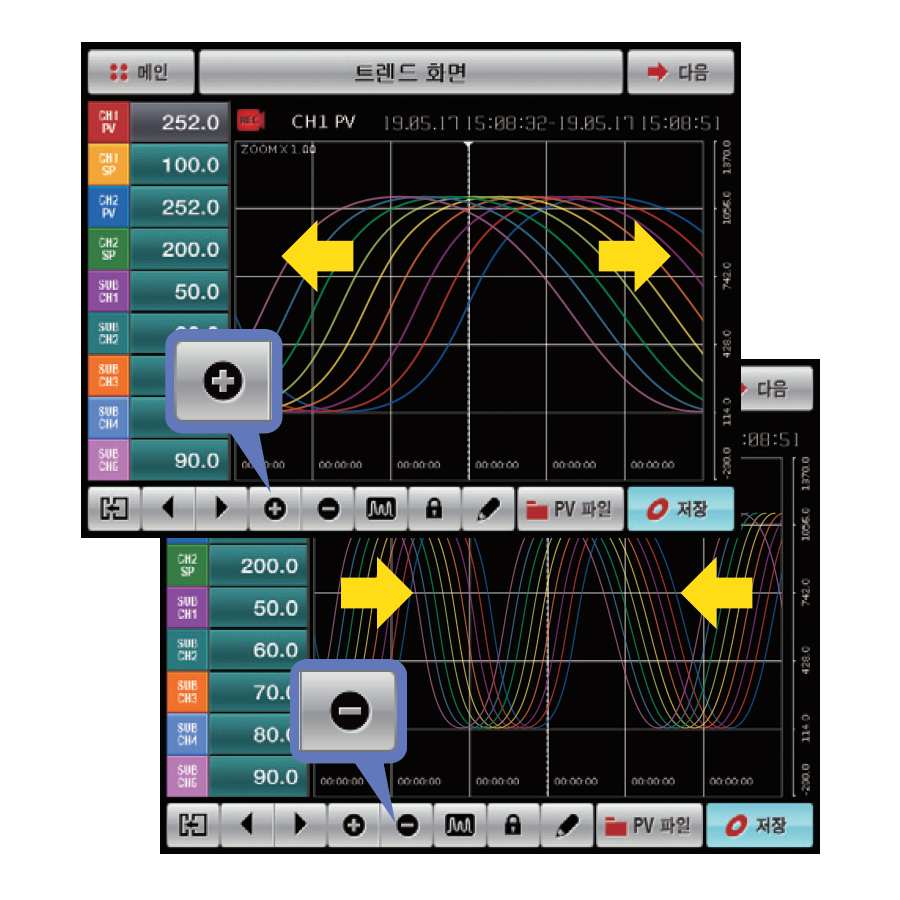

    데이터 확대/축소하기

    데이터를 확대 또는 축소하여 분석 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273158_8.jpg

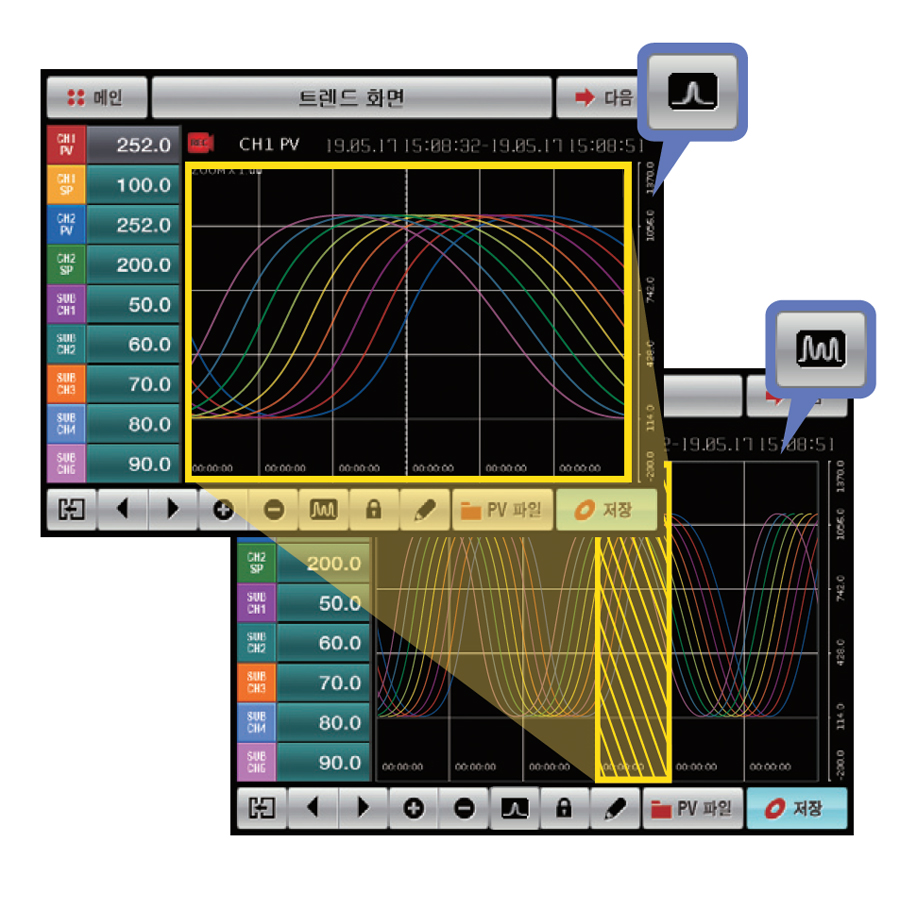

    데이터 구간보기

    데이터 전체보기에서 원하는 데이터 구간을 확대하여 분석

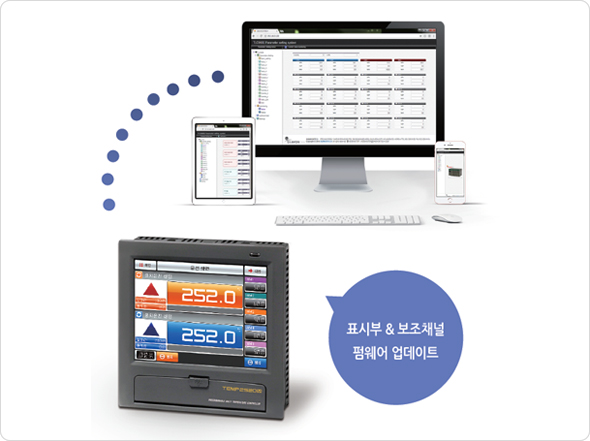

내부 웹서버

자체 내장된 웹서버를 통한 표시부 및 보조채널 펌웨어 업데이트 가능

PC, 스마트폰, 타블릿 등 다양한 디바이스를 통한 접속 가능

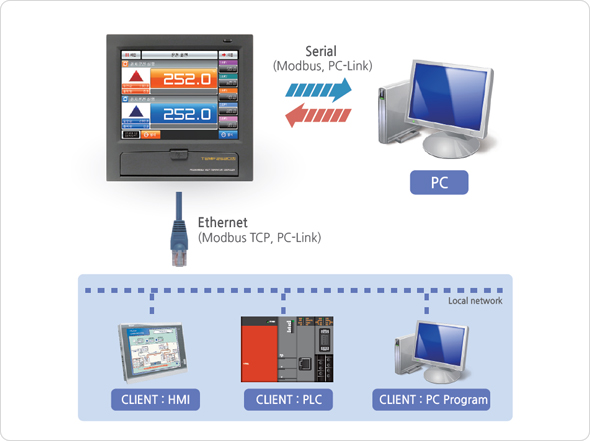

다중접속

Serial (RS232, RS485 선택), Ethernet 통신에 의한 동시 접속 가능

Modbus ASCII, Modbus RTU, Modbus TCP 범용 통신 규약 지원

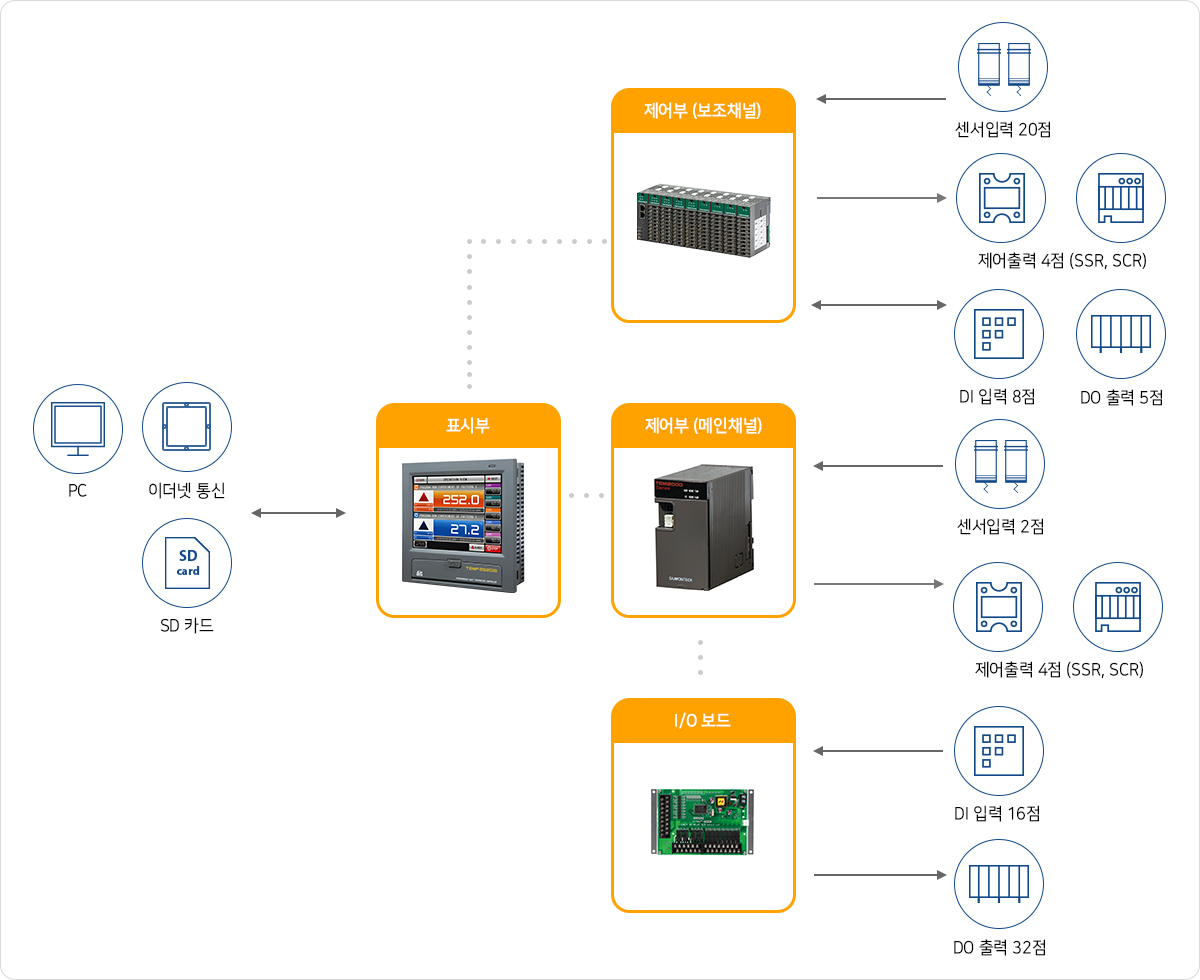

분리형 하드웨어

표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능


구분 세부항목 TEMP2520M TEMP2720M TEMP2020M
화면 디스플레이
5.7* TFT-LCD
7.5* TFT-LCD
-
해상도
640(W) x 480(H)
-
표시언어
국문, 영문, 중문
-
마운트방식
판넬 마운트, VESA 마운드 (MIS-D 75)
-
제어채널 메인채널
2 채널
-
보조채널
-
최대 20 채널
아날로그 입력 입력개수
2점(Universal input)
20점(Universal input)
센서종류
TC
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C
RTD
Pt100(IEC), Jpt100(JIS), 1/100 표시가능
DCV
0.4~2V, 1~5V, 0~10V, -10~20mV, 1~100mV
(4~20mA, 0~20mA, 외부저항250Ω, 500Ω부착) 스케일 : -1999 ~ 30000
샘플링 타임
250ms/채널
입력정도
±0.1% of full scale ±1 digit(A/D 18 bits)
입력 보정수
8점의 구간보정 및 전체보정
6점/채널
표시단위
TC/RTD
˚C, ˚F
-
DCV
C, ˚F, Blank, %, ㎩, ㎪, %RH, ㎷, V, Ω, mmHg, kgf
-
아날로그 출력 출력사양 (최대 4점)
전압출력(SSR) 4점
ON전압 : 24V DC
ON전압 : 15V DC
1점 / 채널
부하저항 : 최소 600Ω/펄스폭 : 최소 5ms
전류출력(SCR) 4점
4~20mA DC
4~20mA DC, 0~20mA DC, 0~5V DC, 1~5V DC, 0~10V DC, 0~100mV DC
부하저항 : 최대 600Ω
부하저항 : 최대 550Ω
출력종류
제어출력/전송출력(PV, SP)/보조출력
제어출력
출력정도
±0.3%(D/A 14bits)
디지털 입력 접점사양
기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
8점
접점기능
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI감지 지연시간 설정, DI 에러발생화면 선택 (에러메시지 또는 사용자 설정 사진 표시)
디지털 출력 접점사양
기본 12점 (옵션 선택 시 20점 추가)
-
C접점 릴레이 기본 4점
Normal open(최대 30V DC/1A, 250V AC/1A)
-
Normal close (최대 30V DC/1A, 250V AC/1A)
-
A접점 릴레이 기본 8점
Normal open (최대 30V DC/1A, 250V AC/1A)
-
A접점 릴레이 추가 20점 (IO2 옵션)
-
접점종류
이너시그널(8점/채널), ON/OFF시그널(7점/채널), 연산시그널(3점), 에러시그널(1점/채널), 사용자시그널(1점)
타임시그널(8점/채널), DI시그널(16점), 센서단선시그널(1점/채널), 냉동기시그널(2점/채널), 경보시그널(4점/채널)
수동시그널(12점), 대기시그널(1점/채널), 상승·유지·하강시그널(3점/채널), 세그경보시그널(4점/채널)
운전시그널(1점/채널), 정치타이머시그널(1점/채널), 정치·M프로그램종료시그널(2점/채널)
프로그램 패턴/세그먼트 수
500패턴/채널, 99세그먼트/채널
-
세그먼트 설정시간
최대 999시간 59분 59초
-
기능
상승/하강 변화율, 대기동작, 운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
-
반복
전체반복 및 구간반복
-
PID 제어 PID 그룹
6 PID 그룹(Zone PID 5 그룹 + 편차 PID 1 그룹 또는 세그 PID 6 그룹)/채널
1그룹 / 채널
PID 종류
Zone PID, 편차 PID, 세그 PID
Zone PID
기타 기능들
오토튜닝의 기준점 설정, PID 시정수 복사, 미분제어방식 선택
오토튜닝의 기준점 설정, 미분제어방식 선택
데이터백업 저장매체
SD/SDHC 카드 (FAT32 포맷)
-
저장기능
프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장
-
통신 통신사양
스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 최대 115,200bps
-
이더넷(TCP/IP)
프로토콜
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU, TCP)
전원 정격전압
최대 24V DC 22VA
최대 24V DC 15VA
리튬전지
설정 데이터 보존 (CR2032)

모델코드

모델 부가코드 내용
TEMP2 2 0 M - 0 / / /
사이즈
5
5.7인치(IP65 인증)
7
7.5인치
I/O 보드
0
I/O1 (DO12점, DI16점)
1
I/O1, 2 (DO32점, DI16점)
SD 카드
SD
SD 카드(기본)
보조 채널 DIO
N
None
A
DIO (DO5점, DI8점)
보조 채널 수
08
8채널
12
12채널
16
16채널
20
20채널
