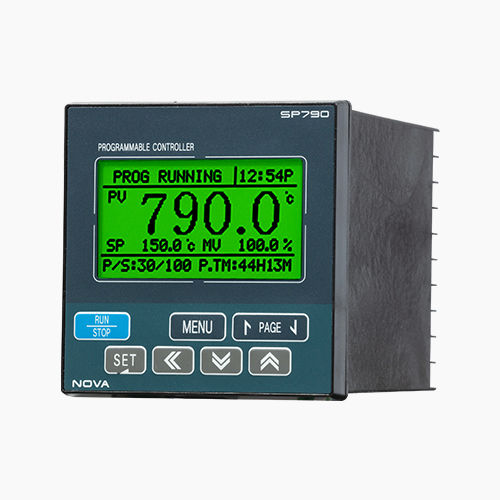

SP790 SERIES
경제형 프로그래머블 온도조절계
SP790
프로그래머블 온도조절계로서 일반제어와 가열·냉각 제어가 가능하며 DIN 규격(96x96mm)에 맞게 설계된 경제형 제품입니다.
-
30패턴/300세그먼트 가능
프로그램, 정치, ON/OFF, 가열·냉각, AUTO/MAN 가능
LCD를 이용한 전개식 파라메터 설정에 의한 쉬운 사용법
29종류의 다양한 보조 출력 지원(IS, TS, PT END, UP, SOAK, DOWN 등)
외부 접점 입력에 의한 RUN/STOP, HOLD, STEP, 패턴선택 가능
SSR, SCR(4~20mA DC, 0~20mA DC), Relay 제어출력 지원
릴레이 출력 8점, O.C출력 4점, DI 접점 4점 지원
보조출력 상태의 운전화면 표시
구간별 입력 보정기능(최대 10점)
오버슈트 억제 기능 지원(FUZZY)
PID 자동 보정기능(AT Gain) 지원
다양한 통신 프로토콜 지원(Modubus 외)
-
| 구분 | SP790 | |
|---|---|---|
| 사이즈 | 96(W)×96(H)×100(L) |
|
| PV/SP 표시 | 각 5자리 |
|
| 샘플링 타임 | 250ms |
|
| 제어모드 | 일반 제어, 가열·냉각 제어 |
|
| 운전모드 | 프로그램/정치 |
|
| 패턴 /세그먼트 | 30패턴 / 300세그먼트 |
|
| PID 제어 | 8 PID 그룹(Zone PID 4그룹 + 세그PID 4그룹) |
|
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/±0.1% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|
| DCV | -10 ~ 20mV, 0 ~ 100mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|
| 아날로그 입력 | 형식 | 5점(Universal output) |
| 종류 | 제어출력, 전송출력(PV, SP, MV) |
|
| SSR | 18V DC(R:최소 600Ω) |
|
| SCR | 4~20mA, 0~20mA |
|
| Relay | 최대 30V DC/1A, 250V AC/1A |
|
| DO 출력 | 접점수 | A : 8점, O.C 4점 |
| 접점사양 | Relay : 최대 30V DC/1A, 250V AC/1A / O.C : 24V DC 50mA 이하 |
|
| 출력 종류 | TS 5점, IS/ALM/S.ALM/ON/OFF 각 4점, RUN/ERR/UP/SOAK/DOWN/PT END/HOLD/HEAT 각 1점 |
|
| DI 입력 | 접점사양 | 4점(접점용량 : 최대 12V DC, 10mA) |
| 접점기능 | 운전 및 정지, ERR, HOLD, STEP, SP, PTN 선택 |
|
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Sync(Master, Slave), 통신속도 : 최대 19200bps |
|
| 전원 | 100~240V AC, 50/60Hz, 최대 15VA |
|
모델코드
| 모델 | 부가코드 | 내용 | ||
|---|---|---|---|---|
| SP790 | - | □ | □ | |
| 제어방법 |
0 | 일반제어 |
||
| 1 | 가열·냉각제어 |
|||
| 통신 |
0 | None |
||
| 1 | RS485 |
|||
| * RS232C 통신 사용시 특주품으로 주문 |
||||
