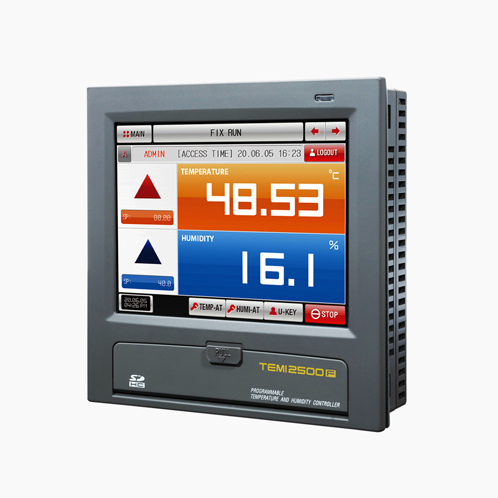

TEMI2500F

TEMI2500F

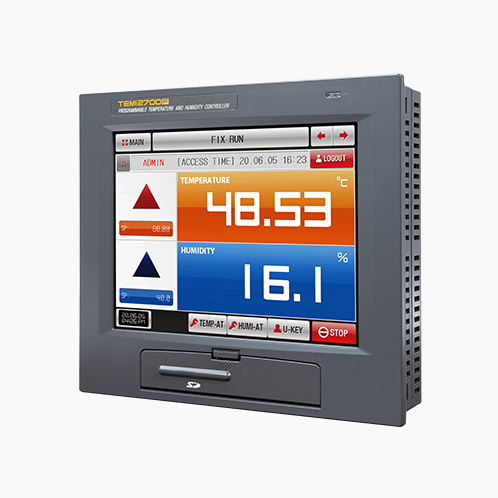

TEMI2700F

TEMI2700F

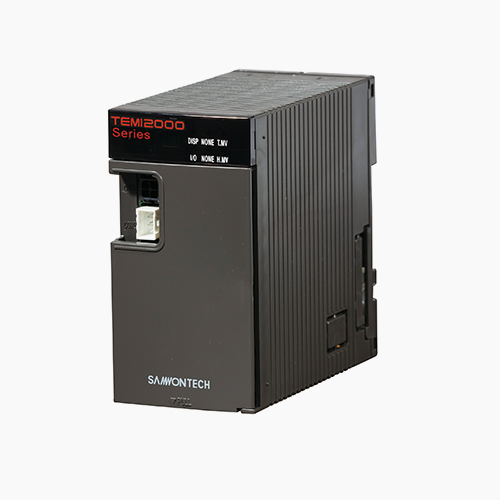

CONTROL

CONTROL

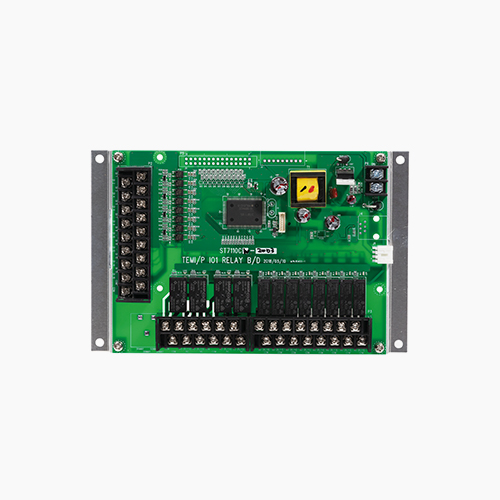

I/O1 Board

I/O1 Board

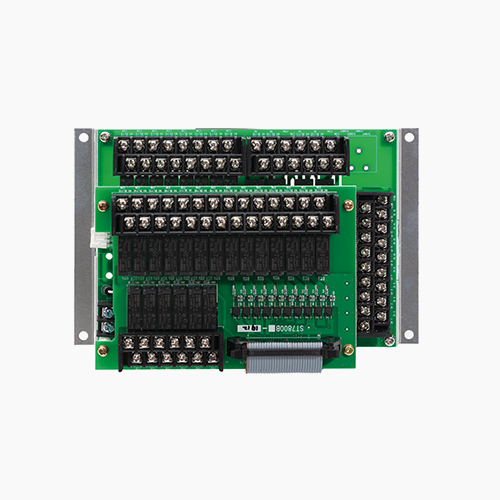

I/O2 Board

I/O2 Board

TEMI2000F SERIES

FDA 21 CFR Part 11 COMPLIANCE

TEMI2500F / TEMI2700F

온도 및 습도 제어 기능을 갖춘 프로그래머블 조절계로서 고화질 TFT-LCD 터치 화면과 SD카드를 지원하며 FDA PART11 보안 기능을 갖춘 제품입니다.

  • 고정밀 제어

    18bit A/D 컨버터를 통한 정밀제어를 제공

    온도 : ±0.1% of full scale ±1 digit

    습도 : ±1.0% of full scale ±1digit

  • 제어 PID의 세분화

    온·습도 동시 제어 PID 6그룹과 온도 전용 PID 3그룹으로 나뉘며,
    사용 조건에 최적화 된 제어를 구현

  • 적용분야의 특화성

    항온·항습 제어 전용컨트롤러로서 건습구제어방식(PT-PT)과
    직독식습도제어방식(PT-DCV)을 모두 만족

  • 습도제어의 차별화

    장비크기에 따른 습도제어 모드 선택으로 차별화된 제어 알고리즘을 적용하여
    안정된 제어 구현

  • 가열/냉각 제어

    장비특성에 따른 다양한 가열·냉각제어 가능 (선택 사양)

  • 500패턴, 50,000세그먼트

    500 패턴, 50,000 세그먼트를 통하여 다양한 프로그램 운전 가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243585_38.png

    쉽고 편리한 터치방식

    쉽고 편리한 터치방식 터치 스크린 인터페이스를 이용한 편리한 제품조작 및 설정

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    디지털 레코더 기능

    그래프를 통한 현재값, 설정값 및 운전진행상황의 실시간 모니터링 및 데이터 관리

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    SD 메모리 카드 지원

    SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    다국어 지원

    국문, 영문, 중문, 일문 다양한 언어 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    강력한 통신 환경

    RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    무상지원 PC 소프트웨어

    PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능

  • 3f5b994428dc694ba321bcdf6a7aeaec_1592275459_65.jpg

    사용자 등록 및 권한

    사용자 등록 및 관리
    사용자 권한 부여
    사용자 조작 제어

  • 3f5b994428dc694ba321bcdf6a7aeaec_1592275468_31.jpg

    전자기록 관리

    시스템 이력 관리
    사용자 조작 이력 관리
    대용량 파일 시스템 구축

  • 3f5b994428dc694ba321bcdf6a7aeaec_1592275472_94.jpg

    전자 서명

    트렌드 데이터 전자 서명 관리
    전자 서명 표시부
    전자 서명 데이터의 접근 제어

  • 3f5b994428dc694ba321bcdf6a7aeaec_1592275477_51.jpg

    시스템 운영(조작)의 감사 추적

    시스템 이력 추적
    사용자 조작 관리
    DB Access

사용자 등록 및 권한

인증된 사용자 기반의 시스템 운영 (ADMIN : 1, MANAGER : 10, USER : 100)
모든 사용자의 조작에 대한 사용자 이력 표시



전자기록 관리

시스템 이벤트 발생 이력에 대한 전자문서 기록
모든 사용자의 조작에 대한 조작 이력 데이터 생성
파라메터별 조작 데이터의 이전, 이후값 기록
빠른 고용량 데이터 엑세스를 위한 Embedded Data-Base 운영



전자 서명

인가된 사용자에 의해 기록된 트렌드 데이터별 전자 서명 기능






시스템 운영(조작)의 감사 추적

시스템 운영(조작)의 감사 추적 (Audit Trail)
출력된 데이터에 대한 CSV(엑셀) 변환 가능



분리형 하드웨어

표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능

구분 세부항목 TEMI2500F TEMI2700F
화면 디스플레이
5.7* TFT-LCD
7.5* TFT-LCD
해상도
640(W) x 480(H)
표시언어
국문/영문/중문(간체,번체)/일문
초기화면
사용자설정 초기화면 지원
사용자화면
16개의 화면을 전자앨범처럼 사용가능
마운트방식
판넬 마운트, VESA 마운드 (MIS-D 75)
아날로그 입력 입력개수
2점(온도 1점, 습도 1점)
센서종류
온도
PT1 100Ω
-90.00 ~ 200.00℃
PT2 100Ω
-90.00 ~ 300.00℃
DCV
-1.000 ~ 2.000V (-100.0 ~ 200.00℃)
습도
PT1 100Ω
-10.0 ~ 1100.00℃ (0.0 ~ 100.0%)
DCV
1.000 ~ 5.000V (0.0 ~100.0%)
샘플링 타임
온도, 습도 각 250ms
입력정도
온도
±0.1% of full scale ±1 digit
습도
±1.0% of full scale ±1 digit
입력 보정수
온도, 습도 각 4점의 구간 보정
아날로그 출력 출력사양 (최대 4점)
전압출력(SSR) 4점
ON전압 : 24V DC(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms)
전류출력(SCR) 4점
4~20mA DC(부하저항 : 최대 600Ω)
출력종류
제어출력/전송출력 (PV, SP)
출력정도
±0.3% (D/A 14bits)
디지털 입력 접점사양
기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
접점기능
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI 감지 지연시간 설정, DI 에러발생화면 선택(에러메시지 또는 사용자 설정 사진표시)
디지털 출력 접점사양
기본 12점 (옵션 선택 시 20점 추가)
C접점 릴레이 기본 4점
Normal open (최대 30V DC/1A, 250V AC/1A)
Normal close (최대 30V DC/1A, 250V AC/1A)
A접점 릴레이 기본 8점
Normal open (최대 30V DC/1A, 250V AC/1A)
A접점 릴레이 추가 20점 (IO2 옵션)
접점종류
이너시그널(10점), ON/OFF시그널(온도10점, 습도5점), 연산시그널(3점), 에러시그널(1점), 사용자시그널(1점)
타임시그널(4점), 정치·프로그램종료시그널(2점), DI시그널(16점), 센서단선시그널(2점). 냉동기시그널(2점)
정보시그널(8점), 상승·유지·하강시그널(6점), 수동시그널(12점), 정치타이머시그널(2점)
운전시그널(2점), 대기시그널(2점), 배수시그널(1점)
프로그램 패턴/세그먼트 수
500패턴/50,000세그먼트
세그먼트 설정시간
최대 999시간 59분 59초
기능
상승/하강 변화율, 대기동작,운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
반복
전체반복 및 구간반복
PID 제어 PID 그룹
9 PID 그룹 (온도·습도 PID 6 그룹 + 온도 전용 PID 3 그룹)
PID 종류
Zone PID
기타 기능들
오토튜닝의 기준점 설정, PID 시정수 복사, 습도 제어모드 선택
데이터백업 저장매체
SD/SDHC 카드 (FAT32 포맷)
저장기능
프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장
통신 통신사양
기본 : 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps
옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가
프로토콜
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU)
전원 정격전압
최대 24V DC 22VA
리튬전지
설정 데이터 보존 (CR2032)

모델코드

모델 부가코드 내용
TEMI2 0 0 F -
사이즈
5
5.7인치(IP65 인증)
7
7.5인치
제어방법
0
일반제어
1
가열·냉각제어
I/O 보드
0
I/O1 (DO12점, DI16점)
1
I/O1, 2 (DO32점, DI16점)
