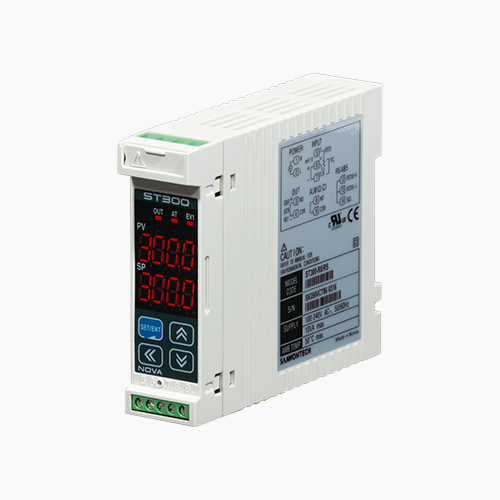

ST300

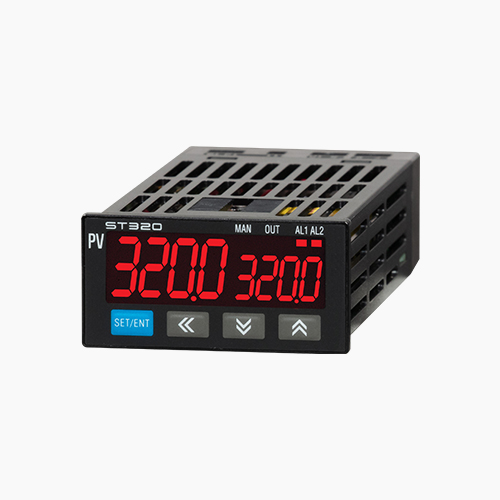

ST320
经济型通用温度控制器
NOVA300 ST SERIES
这是一种经济型通用温度控制器。
-
使用18位A/D转换器的高精度±0.2%满量程的±1位数
可将最小、最多值记住后显示。
警报输出基本2点(最多4点)
输入补偿功能
PV、SP、MV传输输出功能
有特別防止过冲的功能(Fzzy)
自動校準PID(AT Gain)
支持多种通讯协议(Modbus除外)。
强大的FUZZY功能
在负荷波动严重或设定值（SP）频繁变化的系统下，具有有效控制可能会发生的过冲(Overshoot)的功能
PID自动补正功能（AT Gain）搭载
依据自动演算在调整PID参数时设定GAIN值。
为了提高应答速度减小GAIN值，为了稳定控制值增加GAIN值。
但GAIN越低Hunting越严重
强大的通信功能
协议-PC LINK，MODBUS（ASCⅡ，RTU）， SYNC Master，Slave RS485时中最大1.2㎞，最多可以进行31台Multidrop
| 型号 | ST300 | ST320 | ST340 | ST360 | ST370 | ST380 | ST390 | |
|---|---|---|---|---|---|---|---|---|
| 尺寸 | 22.5(W)×75(H) ×91.9(L) |
48(W)×24(H)×100(L) |
48(W)×48(H)×100(L) |
96(W)×48(H)×100(L) |
72(W)×72(H)×100(L) |
48(W)×96(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | Each 4 digits |
|||||||
| 采样周期 | 250ms |
|||||||
| 控制模式 | Normal control |
|||||||
| PID控制 | 1 Zone PID |
|||||||
| 温度设定(SP) | SP 1 |
|||||||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.2％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|||||||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|||||||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|||||||
| 模拟 输出 |
形式 | 选择1点 |
选择2点 |
|||||
| 种类 | 控制输出 |
控制输出、重发输出(PV、SP、MV) or loop power supply |
||||||
| SSR | 10V DC |
15V DC |
18V DC(负载电阻 : 最小600Ω) |
|||||
| SCR | 4~20mA DC (负载电阻 : 最多600Ω) |
|||||||
| 继电器 | 最多30V DC/1A、250V AC/1A |
|||||||
| 数码 输出 |
数量 |
O.C 1点
|
A : 1点 + 1点
|
A : 2点
|
A : 2点 + 2点
|
A : 2点
|
A : 2点 + 2点
|
|
| 接点规格 |
最多30V DC/1A、250V AC/1A / O.C 24V DC 50mA less
|
|||||||
| 信号种类 |
Alm 1点
|
Alm 2点
|
Alm 4点
|
Alm 2点
|
Alm 4点
|
|||
| 加热断线警报功能(HBA) | 50A/800:1 CT |
- |
50A/800:1 CT |
|||||
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、通信速度：最多19200bps |
|||||||
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
|||||||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ST3 | □ | 0 | - | □ | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||
| 8 | 48 * 96 |
||||||||
| 7 | 72 * 72 |
||||||||
| 6 | 96 * 48 |
||||||||
| 4 | 48 * 48 |
||||||||
| 2 | 48 * 24 |
||||||||
| 0 | 22.5 * 75 (Rail type) |
||||||||
| 控制输出 |
S | SSR |
|||||||
| A | SCR(4 ~ 20mA) |
||||||||
| R | RELAY |
||||||||
电源 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
选项 |
RS | RS485 |
注1 |
||||||
| RET | 重发输出 |
注1 |
|||||||
| HBA | 加热器断线警报 |
注1 |
|||||||
| ALM2 | Relay 1点 (320 only) |
注2 |
|||||||
| ALM3 | Relay 1点 (390, 370 only) |
||||||||
| ALM4 | Relay 1点 (390, 370 only) |
注1 |
|||||||
注1) RS, RET, HBA, ALM4 不可同时选择 (RS, HBA 可以同时选择), CT800:1(50A) 使用 |
|||||||||
注2) ST340, 360, 370, 380, 390 基本 |
|||||||||
