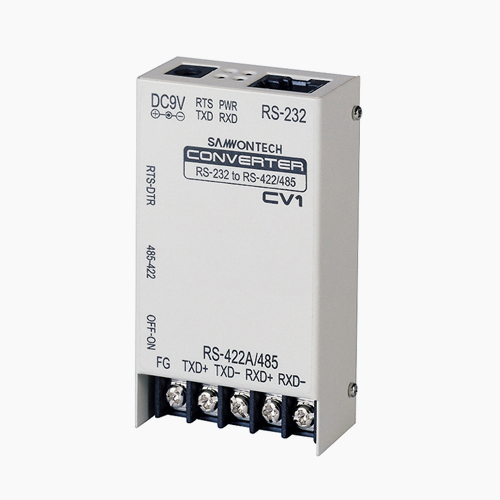

RS232C to RS422/485 통신 컨버터

CV1

다기능 신호 변환 장치로서 RS-232 신호를 RS422/485 신호로 변환시키기 위한 통신 컨버터로 4-Wire 또는 2-Wire 접속 방식을 모두 지원하며, Point-to-Point 접속을 지원하는 통신 컨버터입니다.

  • 외부전원아답터(DC 5V, 1A)

    비동기식 시리얼 통신

    통신속도 115.2Kbps, 통신거리  1.2Km

    PWR, RTS,RXD,TXD LED 부착

    RS485:2선식, RS422:4선식

    RTS/DTR Slide Switch 종단저항

    220Ω 내장, 2500V lsolation

.
구분 사양
모델명
CV1 (RS232VC to RS422/485컨버터)
크기
64.5 * 41.6 * 23.8mm, 109g
전원
외부전원아답터(DC 5V, 1A)
통신방법
비동기식 시리얼 통신
통신속도
115.2kbps
통신거리
1.2km
연결방법
RS232C 측:D-Sub 커넥터(9핀,Female)
RS422/485 측:Terminal Block
연결방법
PWR, RTS,RXD,TXD LED 부착
RS485:2선식, RS422:4선식
RTS/DTR Slide Switch 종단저항
(220Ω) 내장, 2500V lsolation
