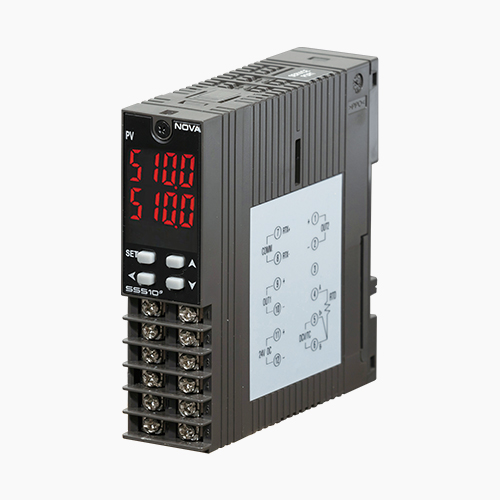

SS510E
NOVA500 ENHANCE DIN RAIL 취부형 SS SERIES
디지털 신호변환기
SS510E
NOVA500 시리즈의 ENHANCE 모델로서 DIN RAIL 취부형 디지털 신호변환기입니다.
-
18bit A/D 컨버터를 통한 고정도 ±0.1% of full scale ±1 digit 표시
입력신호 변환출력 기본1점 지원(최대 2점)
최소, 최대값 기억 후 표시가능
멀티 입력으로 다양한 신호 변환에 적합
다양한 신호 변환 출력

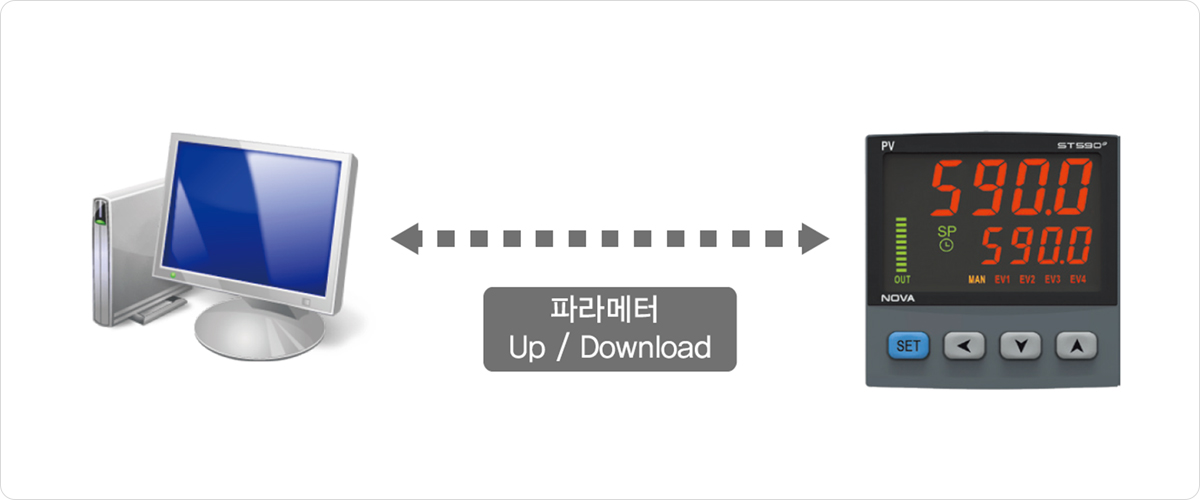

파라메터 관리
파라메터 Up/Download가 지원되어 파라메터 관리가 용이합니다.

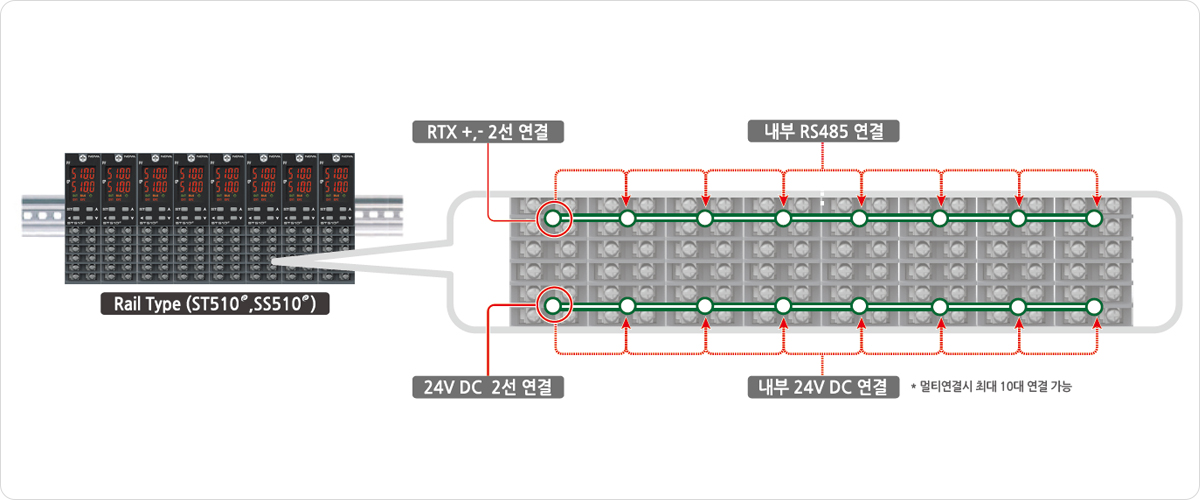

전원 및 통신 멀티연결
레일타입 컨트롤러 사용시, 밀착 계장으로 전원 및 통신의 멀티연결이 가능하며, 배선을 간소화 할 수 있습니다.
| 구분 | SS510e | |
|---|---|---|
| 사이즈 | 28(W)×100(H)×100(L) |
|
| PV/SP표시 | 각 4자리 |
|
| 샘플링타임 | 250ms |
|
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/ ±0.1% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|
| 아날로그 출력 | 형식 | 고정 1점 + 1점 |
| 종류 | 전송출력(PV, SP) or Loop power supply |
|
| 전류출력(PV) | 4 ~ 20mA DC, 0 ~ 20mA DC(옵션)(부하저항 : 최대 500Ω)/정도: ±0.1% |
|
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), PLC COMM., 통신속도 : 최대 115,200bps |
|
| 전원 | 24V DC, 3.2VA 최대 |
|
모델코드
| 모델 | 부가코드 | 내용 | 비고 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SS5 | □ | 0 | E | - | □ | □ | / | □ | / | □ | ||
| 사이즈 |
1 | 28 * 100 (Rail type) |
||||||||||
전송출력1 | A | 4 ~ 20mA |
||||||||||
| B | 0 ~ 20mA |
|||||||||||
| 1 | 0 ~ 100mV |
|||||||||||
| 2 | 0 ~ 10V |
|||||||||||
| 3 | 0 ~ 5V |
|||||||||||
| 4 | 1 ~ 5V |
|||||||||||
전원 | 1 | 24V DC |
||||||||||
옵션 |
RS | RS485 |
||||||||||
| MT | 멀티연결 |
|||||||||||
전송출력2 (옵션) | A | 4 ~ 20mA |
||||||||||
| B | 0 ~ 20mA |
|||||||||||
| 1 | 0 ~ 100mV |
|||||||||||
| 2 | 0 ~ 10V |
|||||||||||
| 3 | 0 ~ 5V |
|||||||||||
| 4 | 1 ~ 5V |
|||||||||||
