SL140E
NOVA100 ENHANCE SL SERIES
경제형 리미트 컨트롤러

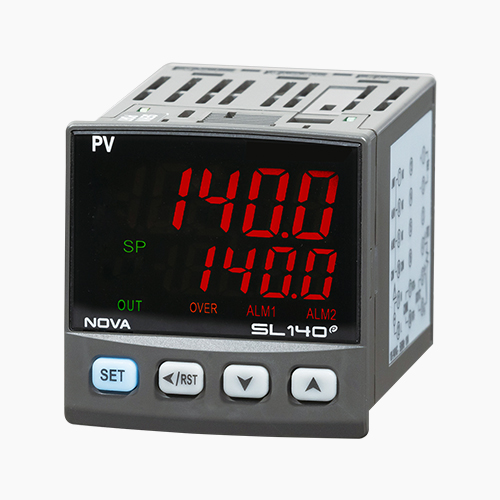

SL140E
NOVA100 시리즈의 ENHANCE 모델로서 경제형 리미트 컨트롤러입니다.
-
±0.2% of full scale ±1 digit 표시
최소, 최대값 기억 후 표시 가능
Over temp. 발생시, 확인 Key에 의한 릴레이 복귀 가능
Over Temp. 발생후, 해제까지 시간 기억 및 표시
Over출력 1점, 경보출력 1점 지원
구간별 입력 보정기능(최대 4점)
High Limit Control
① 지시값(PV)이 설정값(SP)을 넘었을 때 OVER 램프와 OUT 램프가 ON 됩니다.
② 지시값(PV)이 정상상태로 들어가면 OVER 램프는 OFF 되지만 OUT 램프는 그대로 유지합니다.
③ 작업자가 "RESET"KEY로 확인을 하면 OUT 램프는 OFF 되고, 릴레이 출력은 ON 됩니다.
④ 지시값(PV)이 설정값(SP)을 넘었을때는 확인 동작이 이루어지지 않습니다.
| 구분 | ST140E | |
|---|---|---|
| 사이즈 | 48(W)×48(H)×79(L) |
|
| PV/SP표시 | 각 5자리 |
|
| 샘플링타임 | 250ms |
|
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/±0.2% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|
| 경보 릴레이 출력 | 접점수 |
ALM 1점 / OVER 1점
|
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
|
| 경보종류 |
PV상한, PV하한, 편차상한, 편차하한, 상하한 편차범위 외, 상하한 편차범위 내, TSP상한, TSP하한, 유지 외 14종
|
|
| 통신 | 100~240V AC, 50/60Hz, 최대 10VA |
|
모델코드
| 모델 | 부가코드 | 내용 | 비고 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SL1 | □ | 0 | E | - | 0 | □ | / | □ | ||
| 사이즈 |
4 | 48 * 48 |
||||||||
전원 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
옵션 |
ALM | RELAY 1점 |
||||||||
