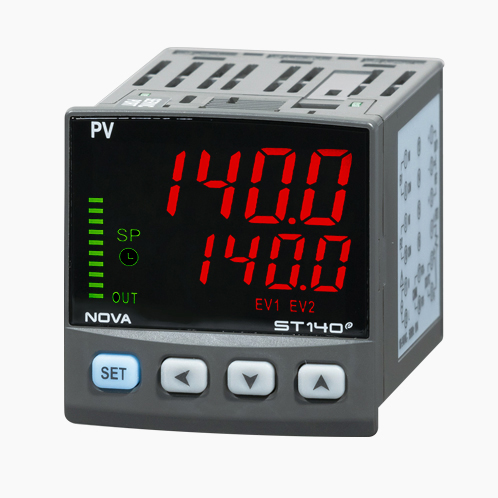

ST140E

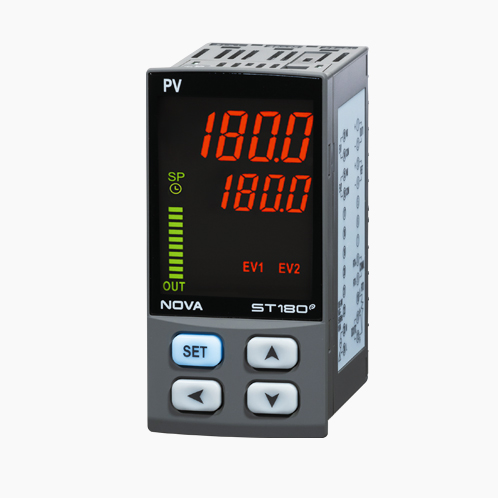

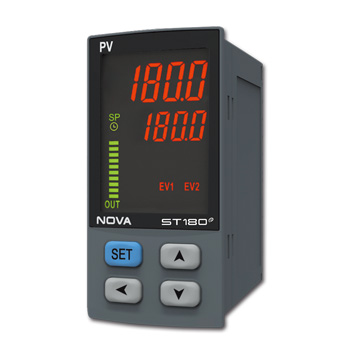

ST180E

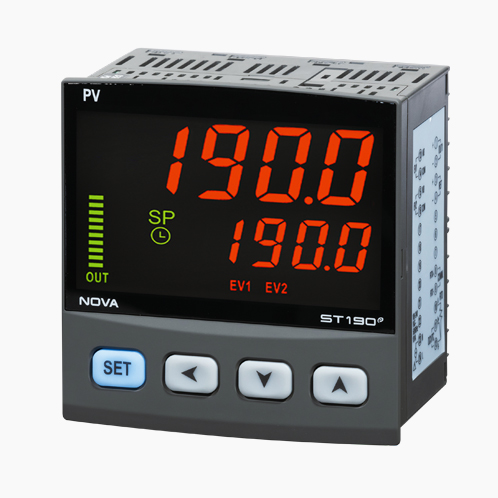

ST190E
NOVA100 ENHANCE ST SERIES
경제형 범용 온도조절계
ST140E / ST180E /ST190E
NOVA100 시리즈의 ENHANCE 모델로서 경제형 범용 온도조절계 입니다.
-
18bit A/D 컨버터를 통한 고정밀제어 ±0.2% of full scale ±1 digit 제공
운전시작 및 종료 예약 기능
파워모드 기능(STOP, COLD, HOT)
경보출력 기본 1점 지원(최대 2점)
구간별 입력 보정기능(최대 4점)
다양한 통신 프로토콜 지원(Modbus 외)
콤팩트 사이즈

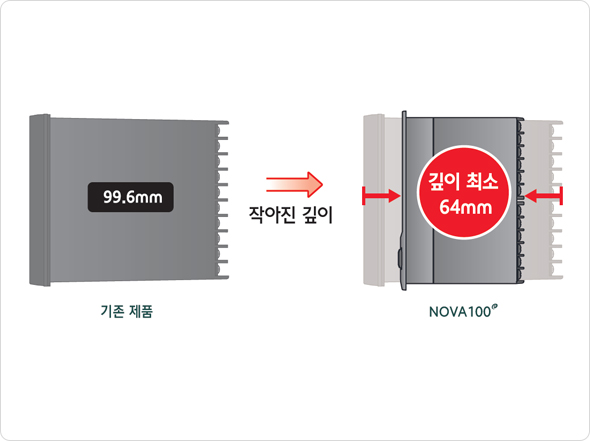

더욱 더 작아진 깊이로 설치 공간을 확보할 수 있습니다.
파라메터 관리

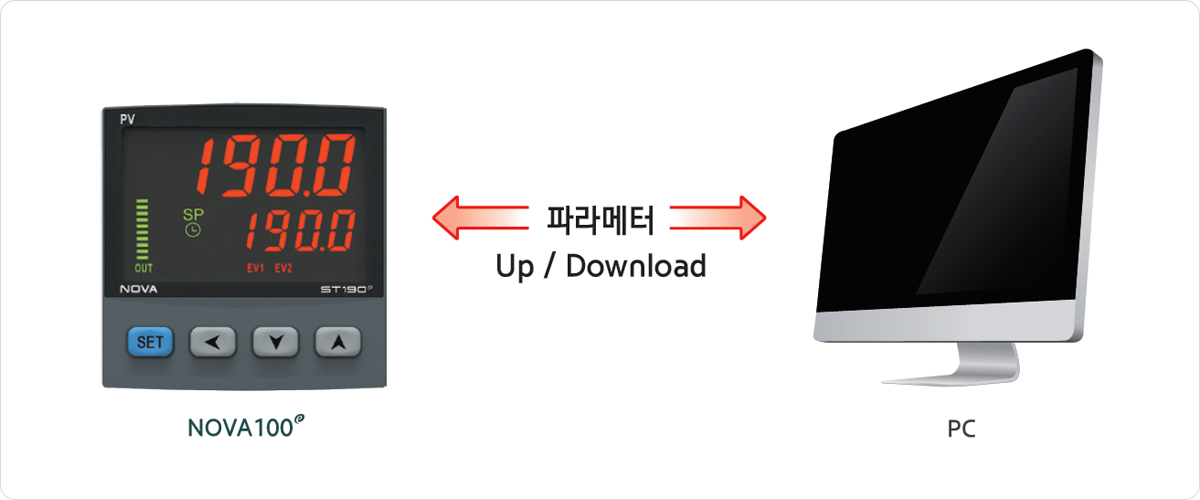

파라메터 Up/Download가 지원되어 파라메터 관리가 용이합니다.
운전시작 및 운전예약 기능 탑재(ST Series)

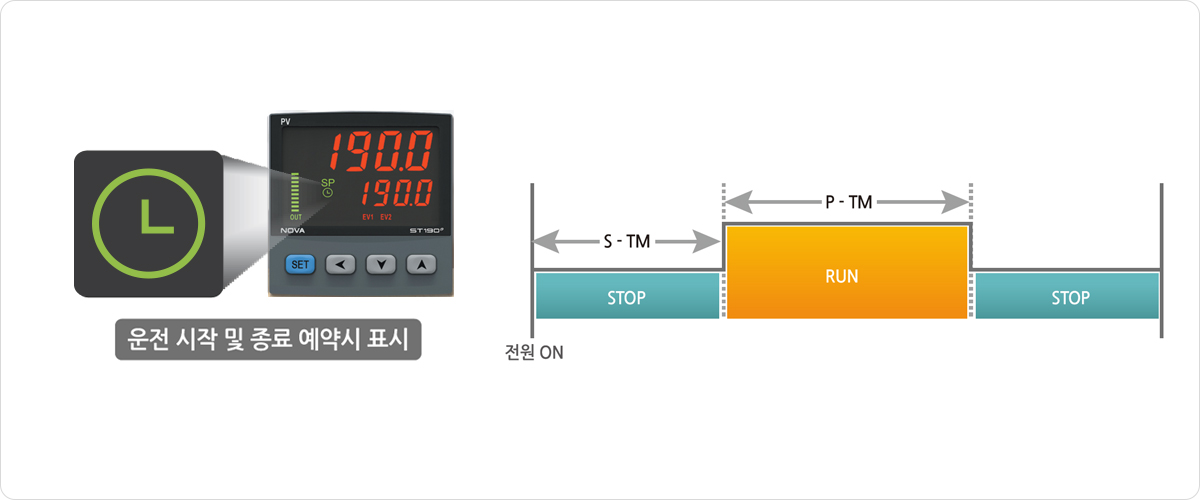

운전시작 예약은 설정 시간(S - TM)이 지난후 RUN하여 온도제어를 시작합니다.
운전종료 예약은 설정 시간(P - TM)이 지나면 STOP상태가 되어 제어 출력이 정지합니다.

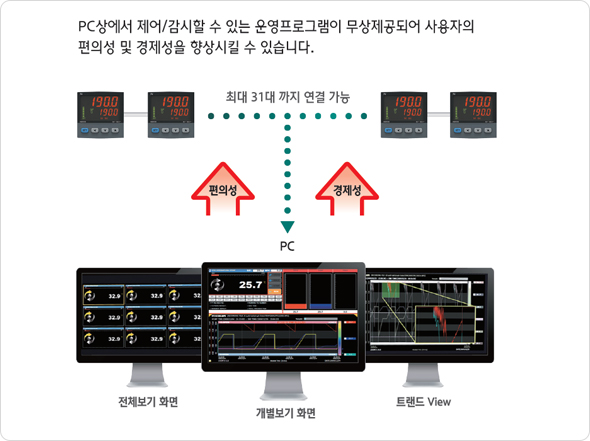

Programless 통신

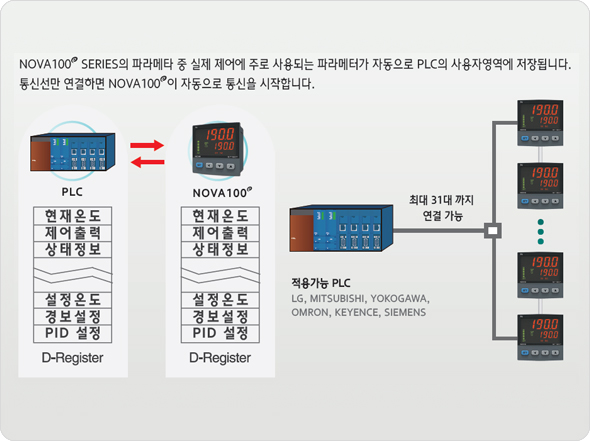

PLC 프로토콜이 내장되어 별도의 프로그램 없이 자동으로 PLC와 연결되며, PLC의 통신 포트 하나에 최대 31대 까지 연결 가능 합니다.
| 구분 | ST140E | ST180E | ST190E | |
|---|---|---|---|---|
| 사이즈 | 48(W)×48(H)×79(L) |
48(W)×96(H)×68(L) |
96(W)×96(H)×68(L) |
|
| PV/SP표시 | 각 5자리 |
|||
| 샘플링타임 | 250ms |
|||
| 제어모드 | 일반 제어 |
|||
| PID 제어 | 4 PID 그룹(Zone PID 3그룹 + 편차 PID 1그룹) |
|||
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/±0.2% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|||
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|||
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|||
| 아날로그 출력 | 형식 | 선택 1점 |
||
| 종류 | 제어출력 |
|||
| SSR | 12V DC(부하저항: 최소 600Ω) |
|||
| SCR | 4 ~ 20mA DC, 0 ~ 20mA DC(옵션)(부하저항 : 최대 500Ω)/정도: ±0.1% |
|||
| Relay | 최대 30V DC/1A, 250V AC/1A |
|||
| 릴레이 출력 | 접점수 |
A : 1점 + 1점
|
||
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
|||
| 경보종류 |
PV상한, PV하한, 편차상한, 편차하한, 상하한 편차범위 외, 상하한 편차범위 내, TSP상한, TSP하한, 유지 외 14종
|
|||
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Sync(Master, Slave), PLC COMM., 통신속도 : 최대 115,200bps |
|||
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
|||
모델코드
| 모델 | 부가코드 | 내용 | 비고 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ST1 | □ | 0 | E | - | □ | □ | / | □ | ||
| 사이즈 |
9 | 96 * 96 |
||||||||
| 8 | 48 * 96 |
|||||||||
| 4 | 48 * 48 |
|||||||||
| 제어출력 |
S | SSR |
||||||||
| A | SCR(4 ~ 20mA) |
|||||||||
| R | RELAY |
|||||||||
전원 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
옵션 |
ALM | RELAY 1점 |
||||||||
| RS | RS485 |
|||||||||
| 1 | 설명서 | 사용설명서(통신) | |
| 간이설명서 | |||
| SIMS 설명서 | |||
| PME 설명서 | |||
| 2 | 카다로그 | 카다로그 | |
| 3 | 외형치수 | 외형치수 | |
| 4 | 소프트웨어 | SIMS - 통합 통신 소프트웨어 | |
| PME - 통합 파라메터 관리 소프트웨어 | |||
| 5 | 실행파일 | SIMS, PME 추가파일 |
