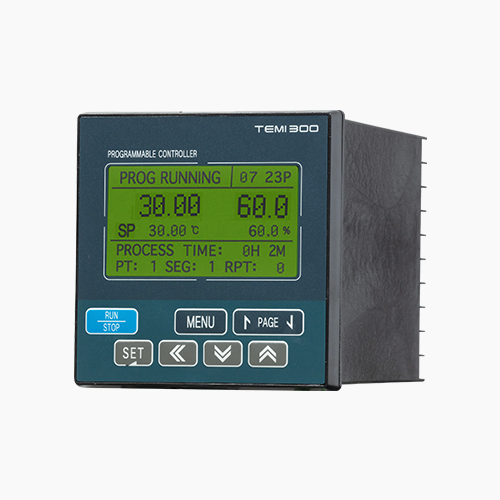

TEMI300 SERIES
경제형 프로그래머블 온·습도조절계
TEMI300
온도 및 습도 제어 기능을 갖춘 프로그래머블 조절계로서 DIN 규격(96x96mm)에 맞게 설계된 경제형 제품입니다.
-
고정밀도(1/100℃제어)국산화 실현
대화형에 의한 파라메타 입력
고정도 제어기능(지시정도 0.1%)
합리적 가격
다양한 출력기능(30종류 출력, TIMER 기능 내장)
건습구 방식 및 전자습도센서 동시지원
PC를 통한 자유로운 컨트롤러 제어 및 감시기능
전개식 파라메타 입력(편리한 문자화구현)
-
| 구분 | 사양 | ||
|---|---|---|---|
| 제어모드 | 2채널 제어(온도 1채널, 습도 1채널) |
||
| 패턴 및 세그먼트 | 10패턴 / Max 1000 segments, 최대 99시간 59분 |
||
| 입력 | 온도 | PT1 100Ω | - 50.00 ~ 150.00℃ |
| PT2 100Ω | - 100.0 ~ 200.0℃ |
||
| DC voltage | - 1.000 ~ 5.000V(- 100.0 ~ 200.0℃) |
||
| 습도 | PT1 100Ω | 0.0 ~ 100.0℃(0.0 ~100.0%RH) |
|
| DC voltage | 1 ~ 5V(0.0 ~ 100.0%RH) |
||
| 출력 | Control Output | 2점(온도, 습도) |
|
| Current Output | 4~20mA DC(Transmission Output : MV 선택시 /부하저항 : 최대 600Ω) |
||
| Voltage Output | 15V DC 이상(펄스폭 : 최소 5ms) |
||
| Transmission Output | 2점(온도, 습도), 출력형식 : PV, SP, MV |
||
| 외부접점입력(DI) | 입력종류 | 12 Points / DI에 의한 Run, Stop, DI Error발생화면 설정 |
|
| 접점용량 | 최대 12V DC, 10mA |
||
| 외부접점출력(DO) | Relay | 8 Points (Normal Open 30V DC 1A이하, 250V AC 1A이하) |
|
| Open Collectoor | 4 Points (접점 ON시 양단 전압 2V 이하, 누설전류 100㎂이하) |
||
| Sampling Time | 250ms |
||
| 정도 | 온도(±0.1% ±1 digit of Full Scale) 습도(±1% ±1 digit of Full Scale) |
||
| PID 제어 | PID 그룹 | 총 6그룹(온도, 습도 PID 4 그룹 + 온도 전용 PID 2 그룹) |
|
| PID 종류 | ZONE PID |
||
| 통신 | 방식 | RS485 - 통신거리 최대 1.2Km, 최대 31대 연결가능 |
|
| 프로토콜 | PC Link, PC Link(Checksum), MODBUS(ASCII , RTU) |
||
| 속도 | 최대 9,600 bps |
||
| 전원 | 정격전압 | 100 ~ 250V AC(±10%), 50/60Hz |
|
| 소비전력 | 최대 15W |
||
모델코드
| 모델 | 부가코드 | 내용 | ||
|---|---|---|---|---|
| TEMI300 | - | 0 | □ | |
| 통신 |
0 | None |
||
| 1 | RS485 |
|||
| * RS232C 통신 사용시 특주품으로 주문 |
||||
