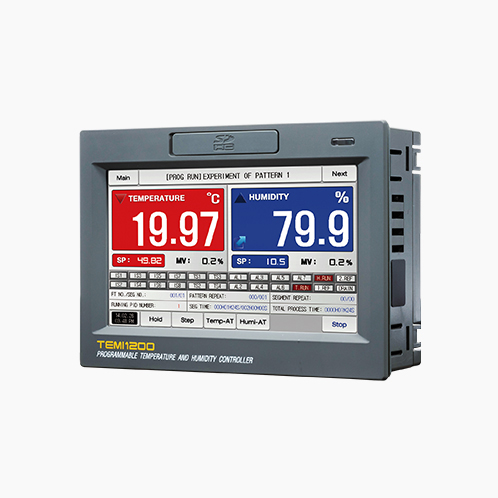

TEMI1200

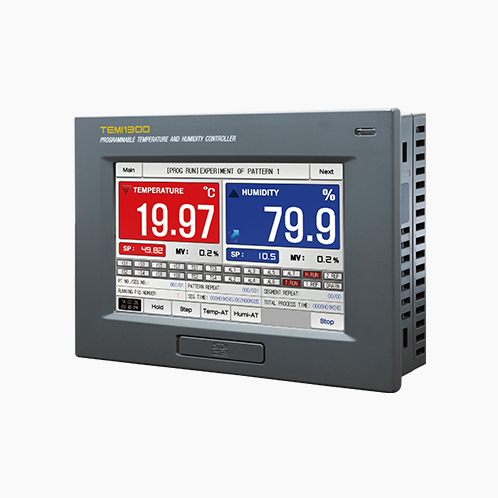

TEMI1300
TEMI1500

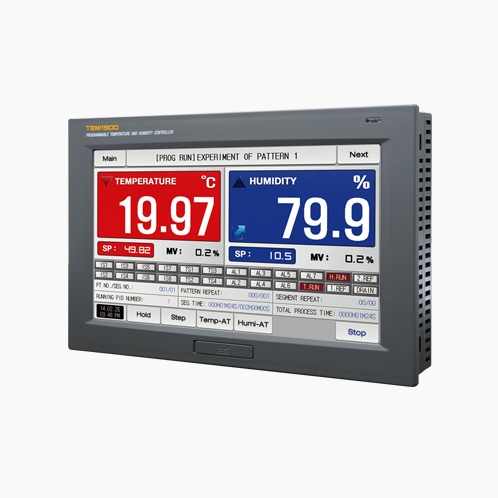

TEMI1900

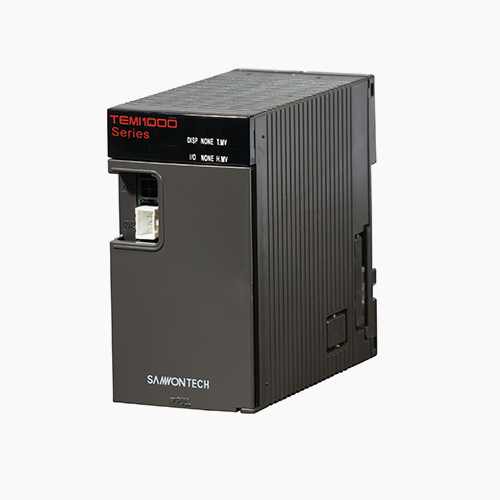

CONTROL

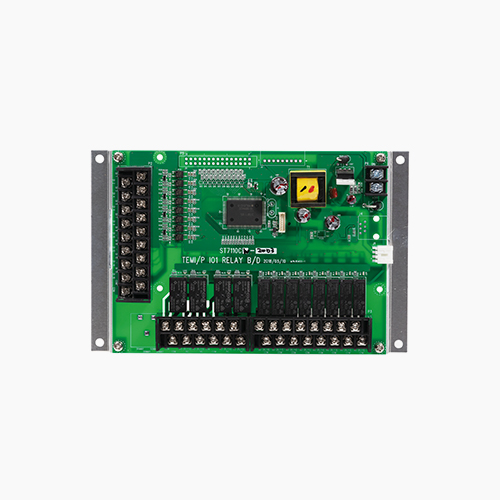

I/O1 Board
I/O2 Board

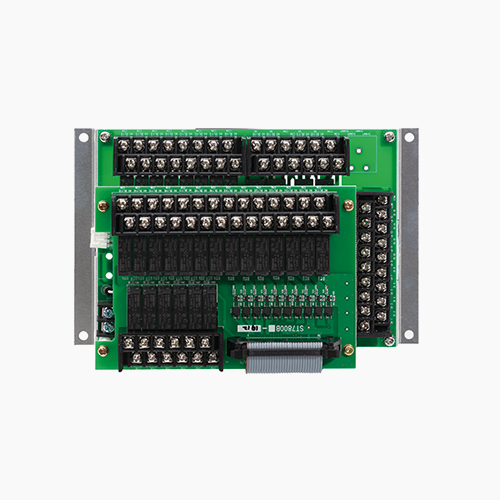

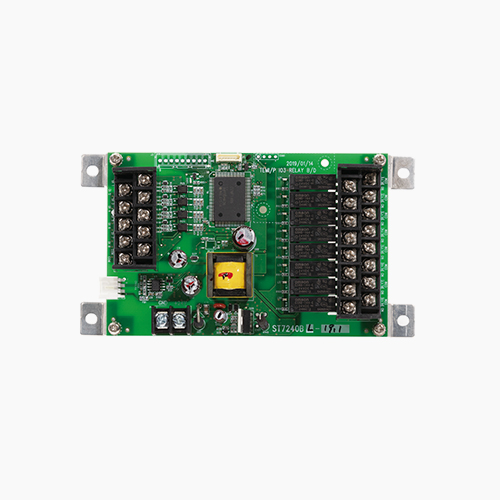

I/O3 Board
TEMI1000 SERIES
경제형 터치 타입 프로그래머블 온·습도조절계

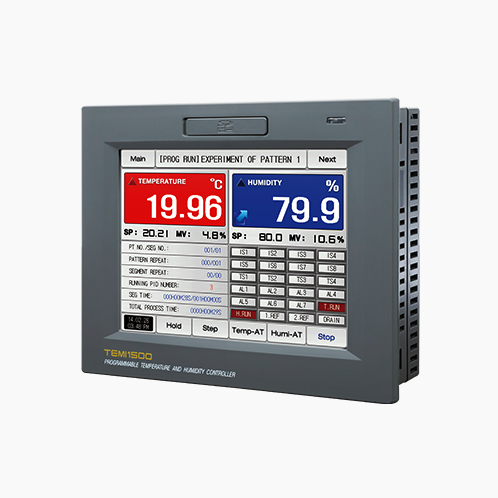

TEMI1200 / TEMI1300 / TEMI1500 / TEMI1900
온도 및 습도 제어 기능을 갖춘 프로그래머블 조절계로서 고화질 TFT-LCD 터치 화면과 레코딩 기능을 지원하는 경제형 제품입니다.
-
고정밀 제어
18bit A/D 컨버터를 통한 정밀제어를 제공
온도 : ±0.1% of full scale ±1 digit
습도 : ±1.0% of full scale ±1digit
-
제어 PID의 세분화
온·습도 동시 제어 PID 6그룹과 온도 전용 PID 3그룹으로 나뉘며,
사용 조건에 최적화 된 제어를 구현 -
적용분야의 특화성
항온·항습 제어 전용컨트롤러로서 건습구제어방식(PT-PT)과
직독식습도제어방식(PT-DCV)을 모두 만족 -
습도제어의 차별화
장비크기에 따른 습도제어 모드 선택으로 차별화된 제어 알고리즘을 적용하여
안정된 제어 구현
-
쉽고 편리한 터치방식
쉽고 편리한 터치방식 터치 스크린 인터페이스를 이용한 편리한 제품조작 및 설정
-
디지털 레코더 기능
그래프를 통한 현재값, 설정값 및 운전진행상황의 실시간 모니터링 및 데이터 관리
-
SD 메모리 카드 지원
SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능
-
다국어 지원
국문, 영문, 중문, 일문 다양한 언어 지원
-
강력한 통신 환경
RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원
-
무상지원 PC 소프트웨어
PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능
SD 메모리 카드 지원
-

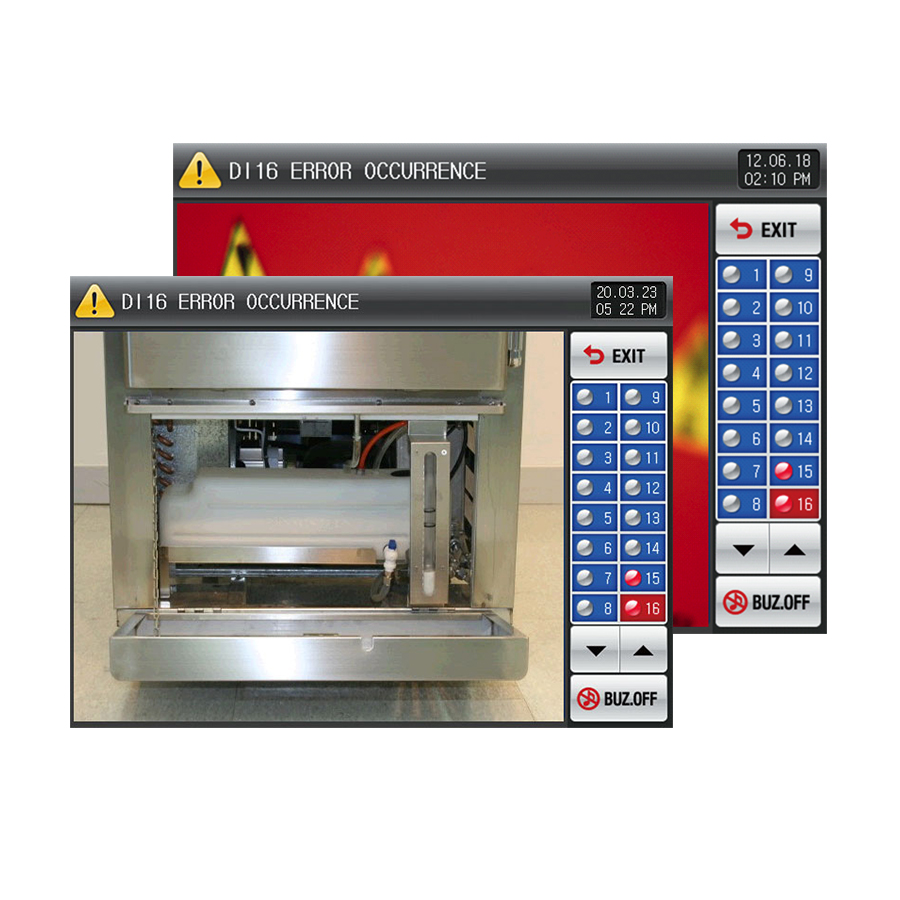

에러화면 편집 가능
에러화면을 원하는 사진이나
그림으로 표시 가능 -

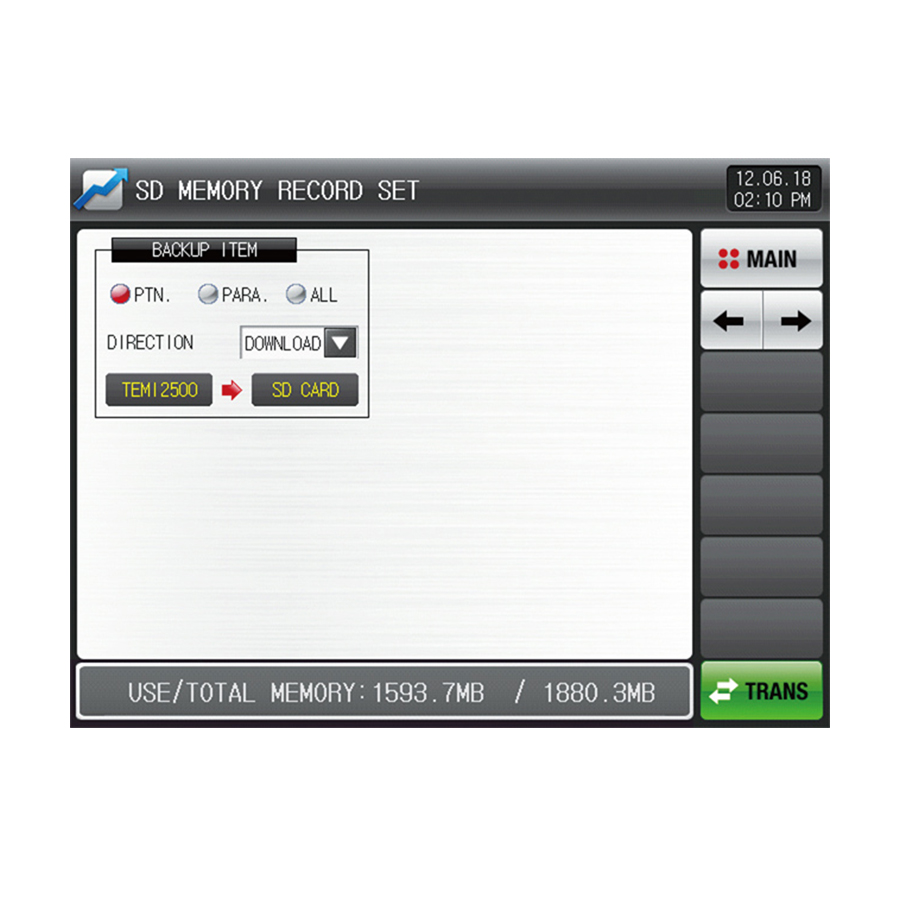

SD 카드를 통한 기록 및 백업
운전중인 온도, 습도의 값을 기록하고
각종 파라메터나 패턴정보를
업로드, 다운로드 가능
연산 시그널 설정
다양한 시그널의 조합 및 연산출력 가능 (AND, OR, A/B 접점, 타이머동작 가능)
연산 시그널 동작 예

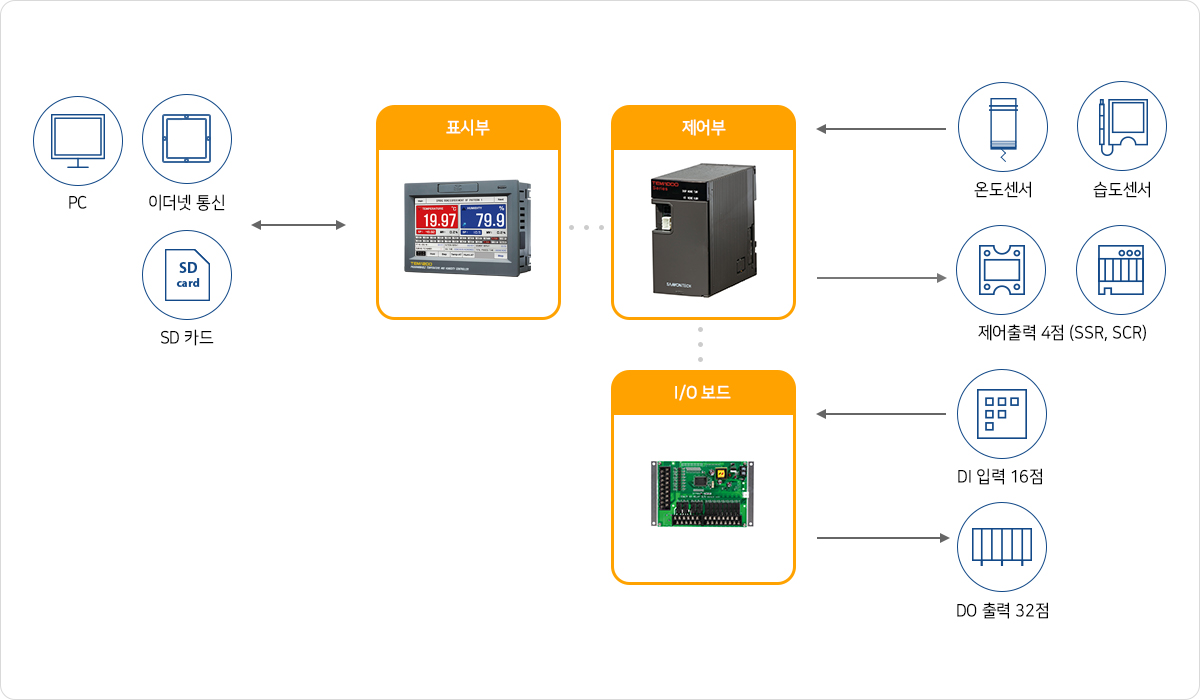

분리형 하드웨어
표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능
| 구분 | 세부항목 | TEMI1200 | TEMI1300 | TEMI1500 | TEMI1900 |
|---|---|---|---|---|---|
| 화면 | 디스플레이 | 4.3″ 와이드 TFT-LCD |
5.0″ 와이드 TFT-LCD |
5.6″ TFT-LCD |
9.0″ 와이드 TFT-LCD |
| 해상도 | 800(W) × 480(H) |
800(W) × 480(H) |
640(W) × 480(H) |
800(W) × 480(H) |
|
| 표시언어 | 국문, 영문, 중문, 일문 |
||||
| 마운트방식 | 판넬 마운트, VESA 마운드 (MIS-D 75) |
- | |||
| 아날로그 입력 | 입력개수 | 2점(온도 1점, 습도 1점) |
|||
| 센서종류 | 온도 |
PT1 100Ω |
-90.00 ~ 200.00℃ |
||
PT2 100Ω |
-100.00 ~ 300.00℃ |
||||
DCV |
-1.000 ~ 2.000V (-100.0 ~ 200.00℃) |
||||
습도 |
PT1 100Ω |
-10.0 ~ 110.0℃ (0.0 ~ 100.0%) |
|||
DCV |
1.000 ~ 5.000V (0.0 ~100.0%) |
||||
| 샘플링 타임 | 온도, 습도 각 250ms |
||||
| 입력정도 | 온도 |
±0.1% of full scale ±1 digit(A/D 18bits) |
|||
습도 |
±1.0% of full scale ±1 digit(A/D 18bits) |
||||
| 입력 보정수 | 온도, 습도 각 4점의 구간 보정 |
||||
| 표시단위 | 온도 |
˚C |
|||
습도 |
% |
||||
| 아날로그 출력 | 출력사양 (최대 4점) | 전압출력(SSR) 4점 |
ON전압 : 24V DC(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms) |
||
전류출력(SCR) 4점 |
4~20mA DC(부하저항 : 최대 600Ω) |
||||
| 출력종류 | 제어출력/전송출력 (PV, SP) |
||||
| 출력정도 | ±0.3% (D/A 14bits) |
||||
| 디지털 입력 | 접점사양 |
기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
|
|||
| 접점기능 |
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI 감지 지연시간 설정, DI 에러발생화면 선택(에러메시지 또는 사용자 설정 사진표시)
|
||||
| 디지털 출력 | 접점사양 | 기본 12점 (옵션 선택 시 20점 추가) |
|||
I/O1 |
A접점 릴레이 8점 / C접점 릴레이 4점) |
A접점 |
Normal open(최대 30V DC/1A, 250V AC/1A) |
||
I/01,2 | I/O1 + A접점 릴레이 추가 20점 |
C접점 | Normal open(최대 30V DC/1A, 250V AC/1A) |
||
I/03 |
A접점 릴레이 8점 |
Normal close(최대 30V DC/1A, 250V AC/1A) |
|||
| 접점종류 | 이너시그널(10점), ON/OFF시그널(온도10점, 습도5점), 연산시그널(3점), 에러시그널(1점), 사용자시그널(1점) |
||||
타임시그널(4점), 정치·프로그램종료시그널(2점), DI시그널(16점), 센서단선시그널(2점). 냉동기시그널(2점) |
|||||
정보시그널(8점), 상승·유지·하강시그널(6점), 수동시그널(12점), 정치타이머시그널(2점) |
|||||
운전시그널(2점), 대기시그널(2점), 배수시그널(1점) |
|||||
| 프로그램 | 패턴/세그먼트 수 | 120패턴/1200세그먼트 |
|||
| 세그먼트 설정시간 | 최대 999시간 59분 59초 |
||||
| 기능 | 상승/하강 변화율, 대기동작, 운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작 |
||||
| 반복 | 전체반복 및 구간반복 |
||||
| PID 제어 | PID 그룹 | 9 PID 그룹 (온도·습도 PID 6 그룹 + 온도 전용 PID 3 그룹) |
|||
| PID 종류 | Zone PID |
||||
| 기타 기능들 | 오토튜닝의 기준점 설정, PID 시정수 복사, 습도 제어모드 선택 |
||||
| 데이터백업 | 저장매체 | 내부 메모리(64MB), SD/SDHC 카드(FAT32 포맷) |
|||
| 저장기능 | 프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장 (SD 카드는 데이터 백업 및 내부 메모리 데이터 전송만 가능) |
||||
| 통신 | 통신사양 | 기본 : 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps |
|||
옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가 |
|||||
| 프로토콜 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU) |
||||
| 전원 | 정격전압 | 최대 24V DC 22VA |
|||
| 리튬전지 | 설정 데이터 보존 (CR2032) |
||||
모델코드
| 모델 | 부가코드 | 내용 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMI1 | □ | 0 | 0 | - | 0 | □ | / | □ | / | □ | |
| 사이즈 |
2 | 4.3인치 와이드 |
|||||||||
| 3 | 5인치 와이드 |
||||||||||
| 5 | 5.6인치 |
||||||||||
| 9 | 9인치 와이드 |
||||||||||
I/O 보드 |
0 | I/O1 (DO12점, DI16점) |
|||||||||
| 1 | I/O1, 2 (DO32점, DI16점) |
||||||||||
| 2 | I/O3 (DO8점, DI8점) |
||||||||||
SD 카드 |
N | None |
|||||||||
| SD | SD 카드 |
||||||||||
이더넷 통신 |
N | None |
|||||||||
| CE | 이더넷(TCP/IP) |
||||||||||
| 1 | 설명서 | 조작설명서 | |
| 설치설명서 | |||
| 통신설명서 | |||
| SIMS 설명서 | |||
| PME 설명서 | |||
| BitEditor 설명서 | |||
| 2 | 카다로그 | 카다로그 | |
| 3 | 외형치수 | 외형치수 | |
| 4 | 소프트웨어 | SIMS - 통합 통신 소프트웨어 | |
| PME - 통합 파라메터 관리 소프트웨어 | |||
| BitEditor - 이미지 편집 소프트웨어 | |||
| 5 | 실행파일 | SIMS, PME 추가파일 |
