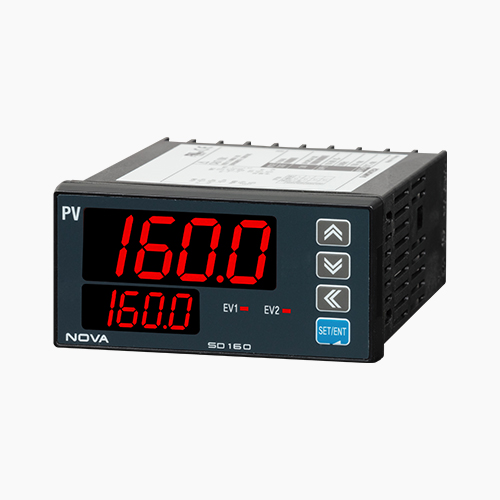

SD160

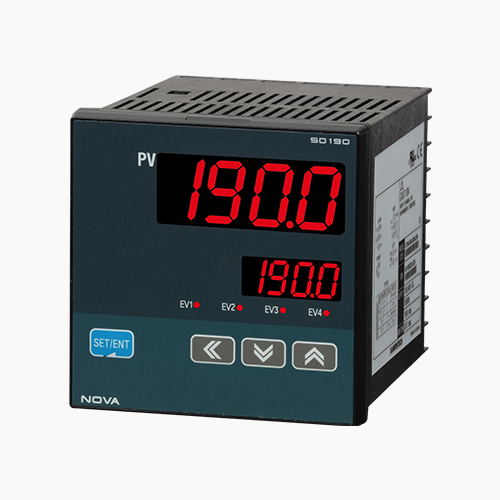

SD190
经济型数码指示器
NOVA100 SD SERIES
这是经济型通用数字指示器。
-
通过18bitA/D转换器，高精度±0.2% of full scale ±1 digit显示
支持多种通讯协议(Modbus除外)。
警报输出基本2点(最多4点)。
可将最小、最多值记住后显示。
输入补正功能
PV传送输出功能
强大的通信功能
协议-PC LINK，MODBUS（ASCⅡ，RTU）， SYNC Master，Slave RS485时中最大1.2㎞，最多可以进行31台Multidrop
| 型号 | SD160 | SD190 | |
|---|---|---|---|
| 尺寸 | 96(W)×48(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | 各四位数 |
||
| 采样周期 | 250ms |
||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.2％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
|
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
||
| 模拟 输出 |
形式 | 固定1点 |
|
| 种类 | 重发输出(PV) or loop power supply |
||
| Ret | 4~20mA DC (负载电阻 : 最多600Ω) |
||
| 数码 输出 |
数量 |
A : 2点
|
A : 2点 + 2点
|
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
||
| 信号种类 |
Alm 2点
|
Alm 4点
|
|
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、通信速度：19200bps最多 |
||
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| SD1 | □ | 0 | - | 0 | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||
| 6 | 96 * 48 |
||||||||
电源 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
选项 |
RS | RS485 |
注1 |
||||||
| RET | 重发输出 |
注1 |
|||||||
| AML3 | Relay 1点 (190 only) |
||||||||
| AML4 | Relay 1点 (190 only) |
注1 |
|||||||
|
注1) RS, RET, ALM4 不可同时选择
|
|||||||||
