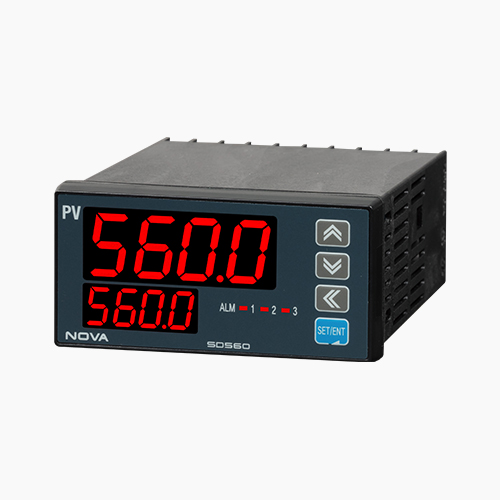

SD560

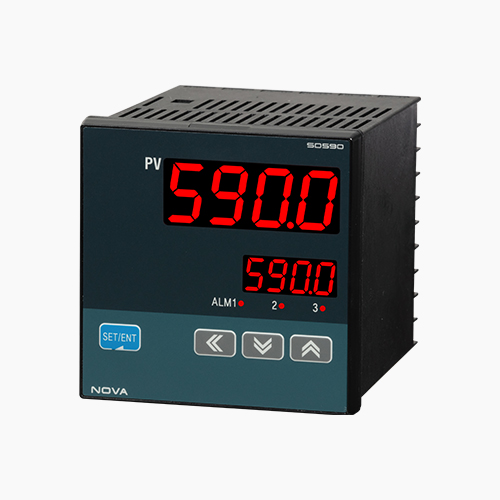

SD590
高精度数码指示器
NOVA500 SD SERIES
这是高精度通用数字指示器。
-
通过18bitA/D转换器，高精度±0.1% of full scale ±1 digit显示
根据外部接点输入可Reset。
可将最小、最多值记住后显示
传送输出1点(PV)、警报输出基本3点
各区间输入补正功能(最多4点)。
支持多种通讯协议(Modbus除外)。

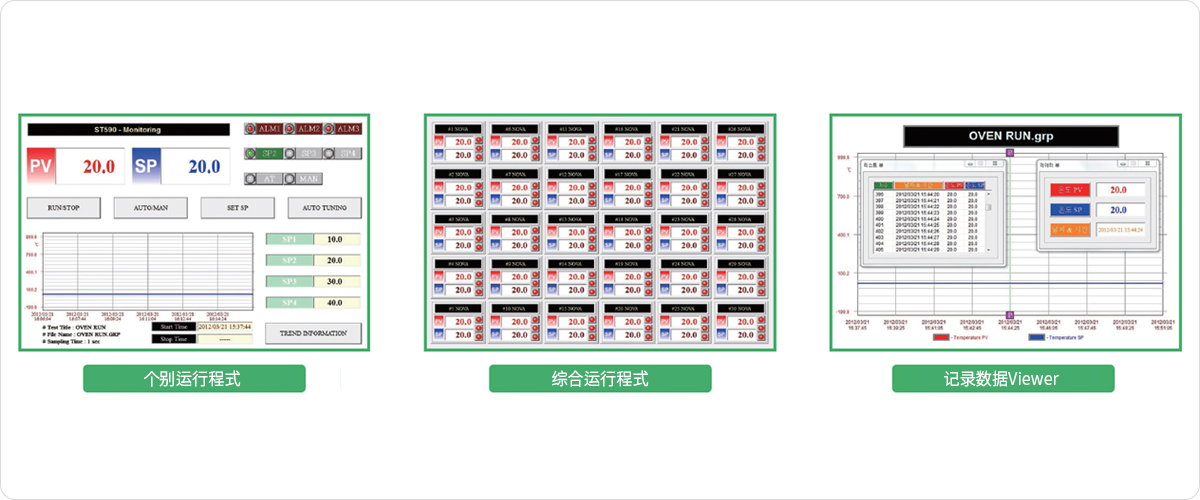

免费提供运行程式
免费提供在PC上控制/监视NOVA SERIES的运行程式，从而提高了用户的便利性，实现提高经济效益
| 型号 | SD560 | SD590 | |
|---|---|---|---|
| 尺寸 | 96(W)×48(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | 各四位数 |
||
| 采样周期 | 250ms |
||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
|
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
||
| 模拟 输出 |
形式 | 固定1点 |
|
| 种类 | 重发输出(PV) or loop power supply |
||
| SCR, RET | 4~20mA DC、0~20mA (选项) (负载电阻 : 最多 600Ω) |
||
| 数码 输出 |
数量 |
A : 2点、C : 1点
|
|
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
||
| 信号种类 |
Alm 3点
|
||
| DI输入 | 接点规格 |
2点(接点容量 : 最多12V DC、10mA)
|
|
| 接点功能 |
启动PV最小/最多、重置PV最小/最多
|
||
| 通讯 | PC-Link、PC-Link(校验和),Modbus(ASCII、RTU)、通信速度：最多19200bps |
||
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| SD5 | □ | 0 | - | 0 | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||
| 6 | 96 * 48 |
||||||||
长度 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
选项 |
RS | RS485 |
注1 |
||||||
| DI | DI 2点 |
||||||||
| LPS | 24V DC |
注2 |
|||||||
|
注1) RS/DI 不可同时选择
|
|||||||||
|
注2) 24V DC 传感器功率
|
|||||||||
