经济型通用温度控制器

NOVA100 ST SERIES

这是一种经济型通用温度控制器。

  • 使用18位A/D转换器的高精度±0.2%满量程的±1位数

    可将最小、最多值记住后显示。

    警报输出基本2点(最多4点)

    输入补偿功能

    PV、SP、MV传输输出功能

    有特別防止过冲的功能(Fzzy)

    自動校準PID(AT Gain)

    支持多种通讯协议(Modbus除外)。

产品咨询

强大的FUZZY功能

在负荷波动严重或设定值（SP）频繁变化的系统下，具有有效控制可能会发生的过冲(Overshoot)的功能


PID自动补正功能（AT Gain）搭载

依据自动演算在调整PID参数时设定GAIN值。
为了提高应答速度减小GAIN值，为了稳定控制值增加GAIN值。
但GAIN越低Hunting越严重

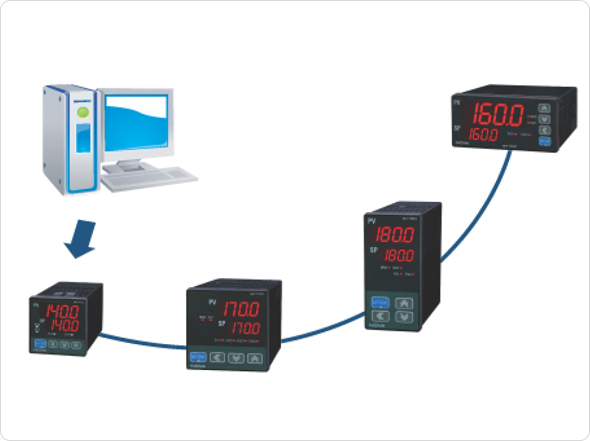

强大的通信功能

协议-PC LINK，MODBUS（ASCⅡ，RTU）， SYNC Master，Slave RS485时中最大1.2㎞，最多可以进行31台Multidrop

型号 ST140 ST160 ST170 ST180 ST190
尺寸

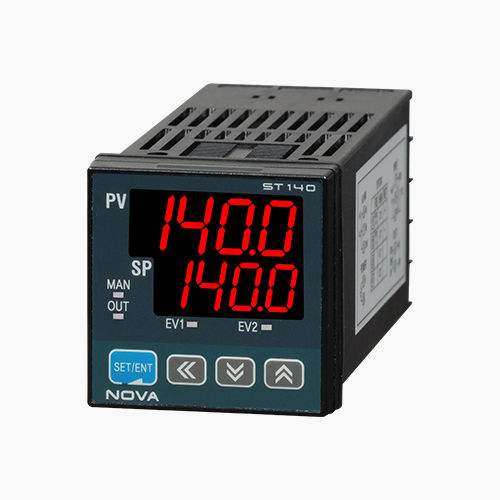

48(W)×24(H)×100(L)

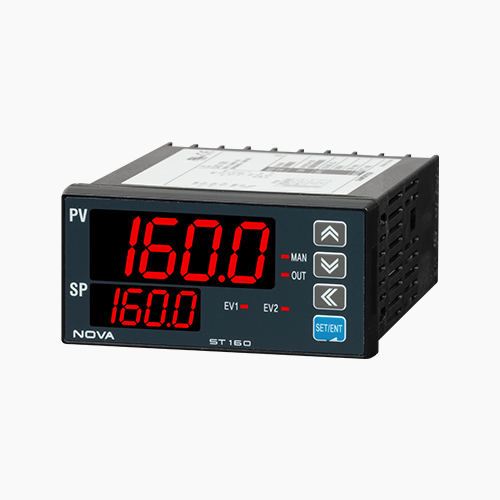

96(W)×48(H)×100(L)

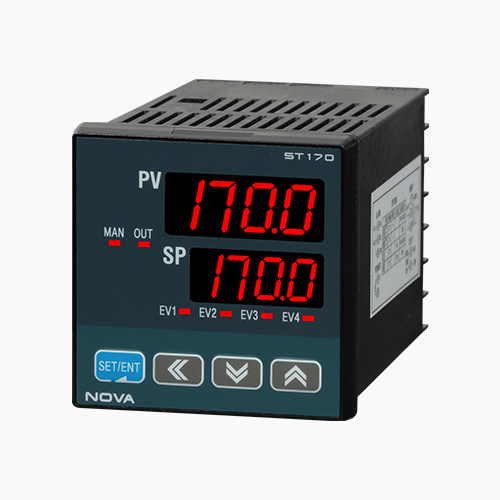

72(W)×72(H)×100(L)

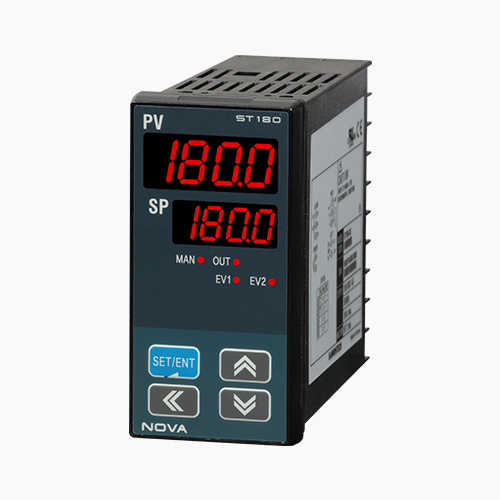

48(W)×96(H)×100(L)

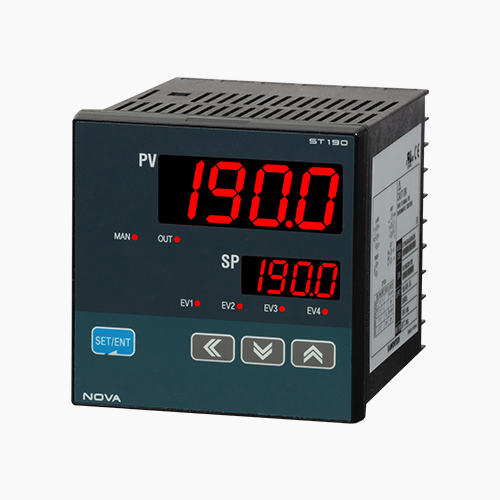

96(W)×96(H)×100(L)
PV/SP 显示器
各四位数
采样周期
250ms
控制模式
一般控制
PID控制
区间PID1
温度设定(SP)
SP 1
模拟
输入		 形式/精度
1点(通用输入)/±0.2％满量程的±1位数(有关PTC、JPTB、请另行咨询。)
TC
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ
RTD
Pt100(IEC)、Jpt100(JIS)、1/100可以显示
DCV
-10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻)
模拟
输出		 形式
选择2点
种类
控制输出、重发输出(PV、SP、MV) or loop power supply
SSR
18V DC (负载电阻 : 最小600Ω)
SCR
4~20mA DC (负载电阻 : 最多600Ω)
继电器
最多30V DC/1A、250V AC/1A
数码
输出		 数量
A : 2点
A : 2点 + 2点
A : 2点
A : 2点 + 2点
接点规格
最多30V DC/1A、250V AC/1A / O.C 24V DC 50mA less
信号种类
Alm 2点
Alm 4点
Alm 2点
Alm 4点
加热断线警报功能(HBA)
50A/800:1 CT
通讯
PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、通信速度：最多19200bps
电源
100~240V AC、50/60Hz、10VA最多

型号代码

型号 附加代码 内容 备注
ST1 □ 0 - □ □ / □
尺寸
 9
96 * 96
8
48 * 96
7
48 * 48
6
98 * 48
4
48 * 48
控制输出
 S
SSR
A
SCR(4 ~ 20mA)
R
RELAY
电源
 0
100 ~ 240V AC
1
24V DC
选项
 RS
RS485
注1
RET
重发输出
注1
HBA
加热器断线警报
注1
ALM3
Relay 1点 (190, 170 only)
ALM4
Relay 1点 (190, 170 only)
注1
注1) RS, RET, HBA, ALM4 不可同时选择 (RS, HBA 可以同时选择), CT800:1(50A) 使用
