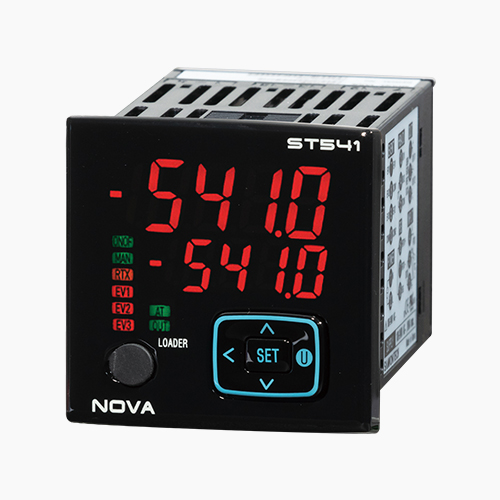

ST541

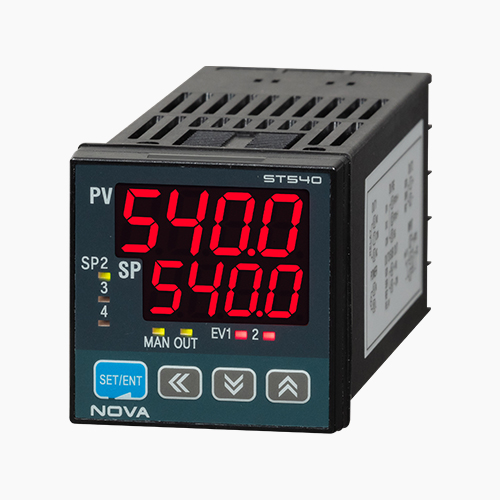

ST540

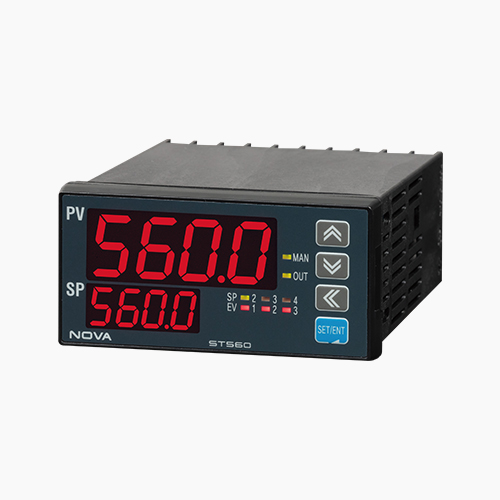

ST560

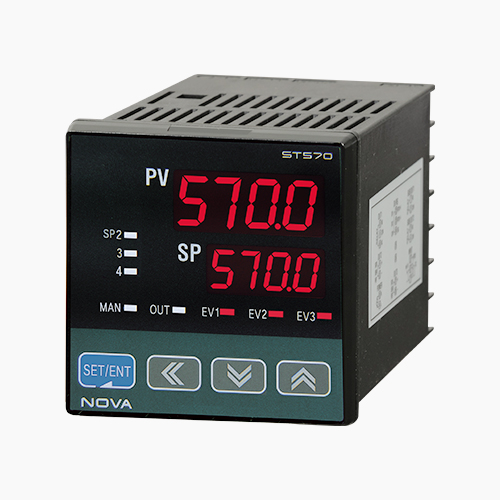

ST570

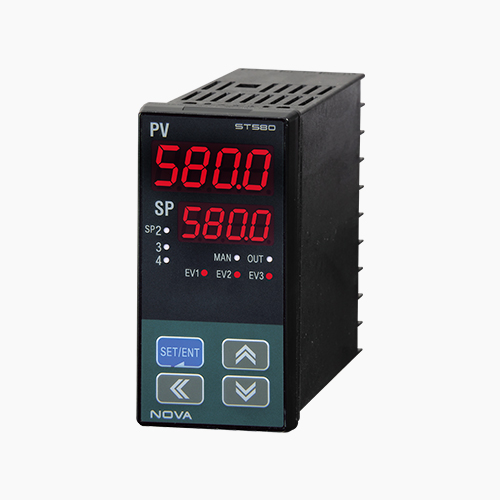

ST580

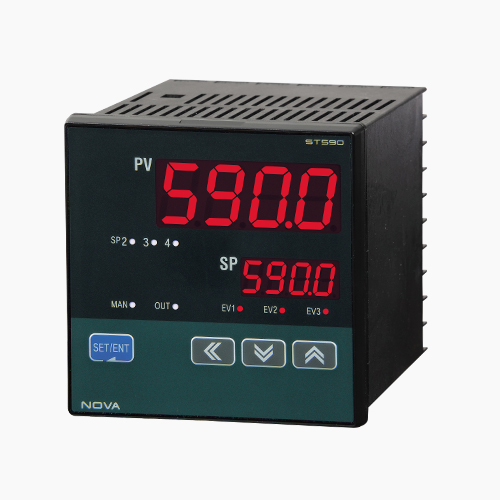

ST590
高精度通用温度控制器
NOVA500 ST SERIES
这是一种高精度的通用温度控制器。
-
使用18位A/D转换器的高精度±0.2%满量程的±1位数
支持输出手动/自动
可做加热/冷却双输出
可做預约运行/结束功能
运行/停止功能
通过开关输入运行/停止功能 SP可选择
标准配有3点警报， 2点再传送输出
在辅助输出运行状态的显示
针对传感器误差有4组非线性修正
有特別防止过冲的功能(Fzzy)
自動校準PID(AT Gain)
支持各种通信协议 (Modbus etc.)
加热断线警报功能(ST541)
转盘式的设定使餐术输入更简单(ST541)
78mm深度小巧的体积(ST541)
舒 适的键盘按纽，U.key (AT，运行/停止，自动/手动)：ST541

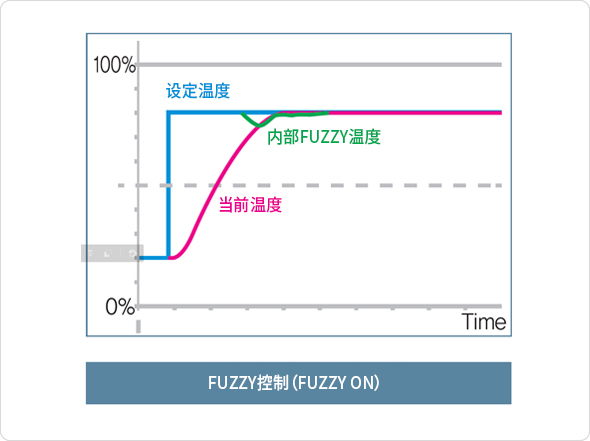

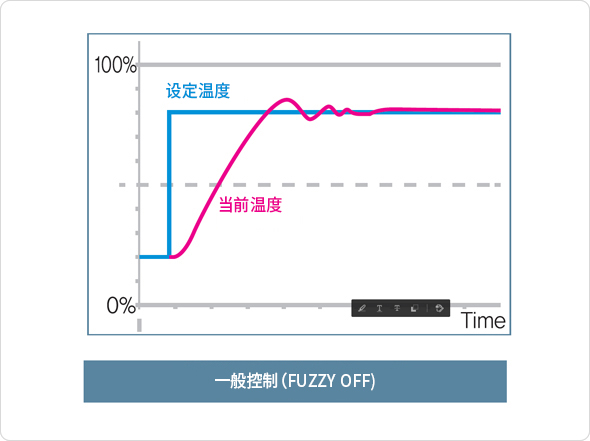

强大的FUZZY功能
在负荷波动严重或设定值（SP）频繁变化的系统下，具有有效控制可能会发生的过冲(Overshoot)的功能
PID自动补正功能（AT Gain）搭载
依据自动演算在调整PID参数时设定GAIN值。
为了提高应答速度减小GAIN值，为了稳定控制值增加GAIN值。
但GAIN越低Hunting越严重

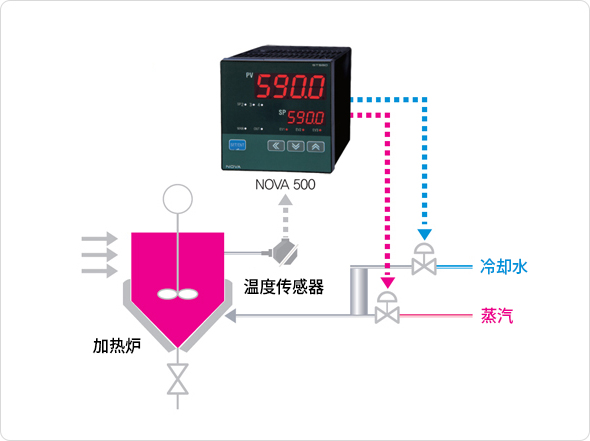

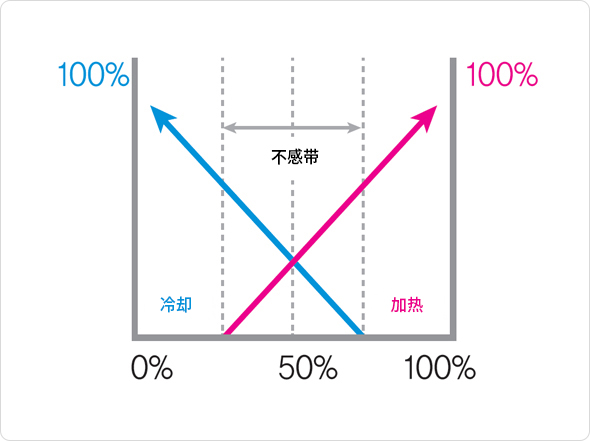

加热 · 冷却控制

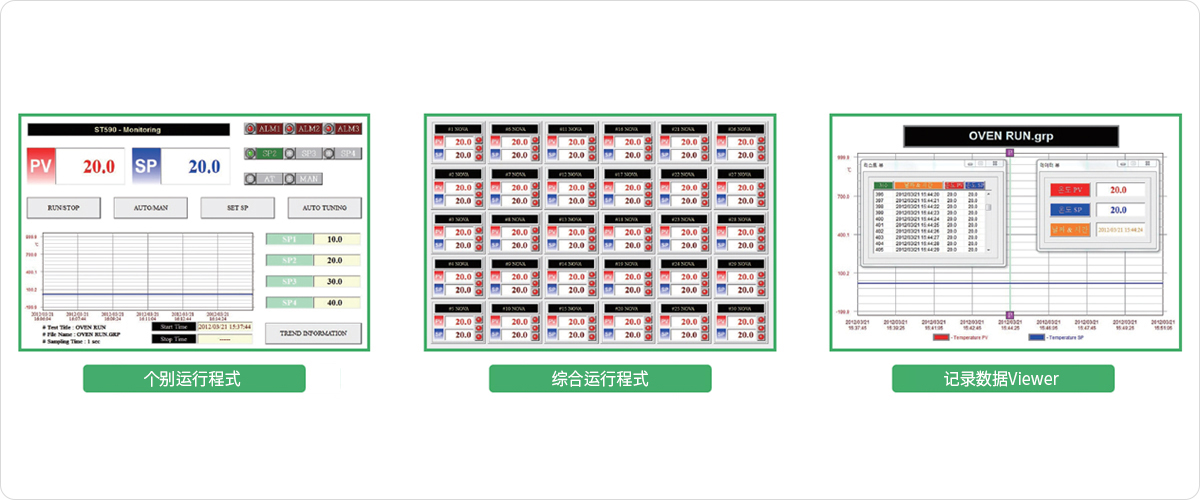

免费提供运行程式
免费提供在PC上控制/监视NOVA SERIES的运行程式，从而提高了用户的便利性，实现提高经济效益
| 型号 | ST541 | ST540 | ST560 | ST570 | ST580 | ST590 | ||
|---|---|---|---|---|---|---|---|---|
| 尺寸 | 48(W)×48(H)×78(L) |
48(W)×48(H)×100(L) |
96(W)×48(H)×100(L) |
72(W)×72(H)×100(L) |
48(W)×96(H)×100(L) |
96(W)×96(H)×100(L) |
||
| PV/SP 显示器 | 各五位数 |
各四位数 |
||||||
| 采样周期 | 250ms |
|||||||
| 控制模式 | 一般控制/加热·冷却控制 |
|||||||
| PID控制 | 4PID组(区间PID3组 + 偏差PID1组) |
|||||||
| 温度设定(SP) | SP 1 ~ SP 4 |
|||||||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|||||||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|||||||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|||||||
| 模拟 输出 |
形式 | 3点(通用输出) |
5点(通用输出) |
|||||
| 种类 | 控制输出、重发输出(PV、SP、MV) or loop power supply |
|||||||
| SSR | 12V DC |
18V DC(负载电阻 : 最小600Ω) |
||||||
| SCR | 4 ~ 20mA DC、0 ~ 20mA(选项)(负载电阻 : 最多600Ω) |
|||||||
| 继电器 | 最多30V DC/1A、250V AC/1A |
|||||||
| 数码 输出 |
数量 |
A : 2点 + 1点
|
A : 1点、C : 1点
|
A : 2点、C : 1点
|
||||
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
|||||||
| 信号种类 |
IS 2点(541)、ALM 3点、RUN 1点、HEAT 1点、COOL 1点
|
|||||||
| DI 输入 |
接点规格 |
2点(接点容量 : 最多12V DC、10mA)
|
||||||
| 接点功能 |
RUN/STOP、SP SELECT
|
|||||||
| 加热断线警报功能(HBA) | 50A/800:1 CT |
- |
||||||
| 通讯 | 最多38400bps |
PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、Sync(Master、Slave)、通信速度：最多19200bps |
||||||
| 电源 | 100~240V AC、50/60Hz、10VA 最多 |
|||||||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ST5 | □ | □ | - | □ | □ | / | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||||
| 8 | 48 * 96 |
||||||||||
| 7 | 72 * 72 |
||||||||||
| 6 | 96 * 48 |
||||||||||
| 4 | 48 * 48 |
||||||||||
| 长度 |
0 | Normal |
|||||||||
| 1 | Compact(541) |
||||||||||
| 控制方式 |
0 | 一般控制 |
|||||||||
| 1 | 加热·冷却控制 |
||||||||||
电源 |
0 | 100 ~ 240V AC |
|||||||||
| 1 | 24V DC |
||||||||||
选项1 |
RS | RS485 |
注1 |
||||||||
| DI | DI 2点 |
||||||||||
| LPS | 24V DC |
注2 |
|||||||||
| AOUT | Analog 输出 (540 only) |
注3 |
|||||||||
| SUB | Relay 1点 (541 only) |
||||||||||
| HBA | 加热器断线警报 (541 only) |
注4 |
|||||||||
选项2(541 only) |
DCV1 | 0 ~ 20mA DC |
|||||||||
| DCV2 | 0 ~ 5V DC |
||||||||||
| DCV3 | 1 ~ 5V DC |
||||||||||
| DCV4 | 0 ~ 10V DC |
||||||||||
|
注1) RS/DI 不可同时选择
|
|||||||||||
|
注2) 24V DC 传感器功率
|
|||||||||||
|
注3) ST540 /AOUT 选择时 SUB RELAY 不可使用
|
|||||||||||
|
注4) HBA/DI 不可同时选择, SCR选择时 不可使用, CT800:1(50A) 使用
|
|||||||||||
