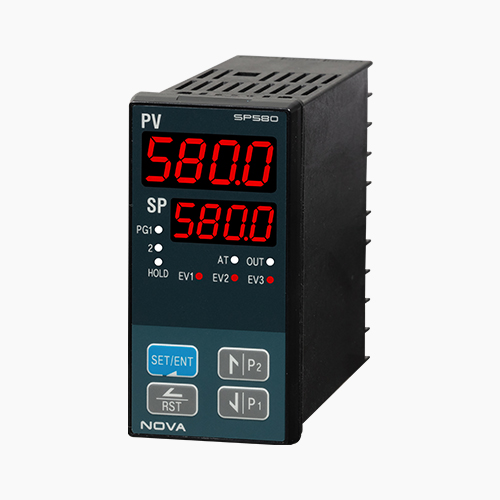

SP580

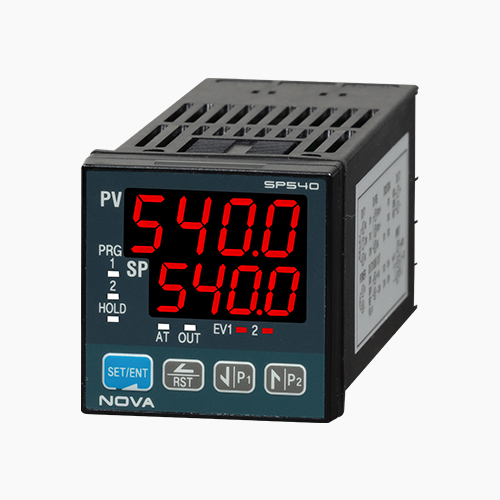

SP540

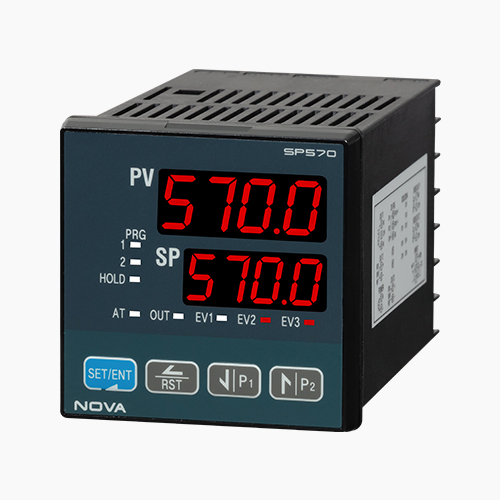

SP570

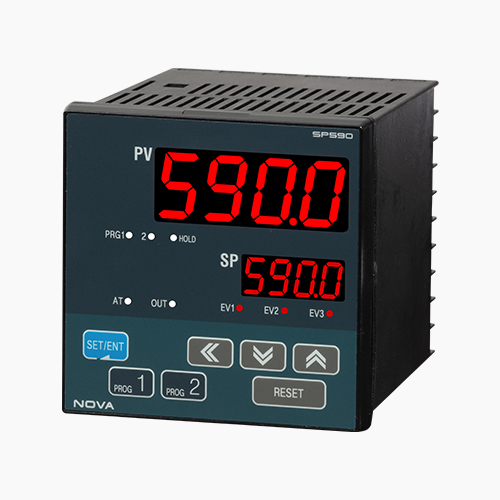

SP590
2程式可程式通用温度控制器
NOVA500 SP SERIES
这是一款能够进行程式运行的高精度通用温度控制器。
-
使用18位A/D转换器的高精度±0.2%满量程的±1位数
2程式组/30段
支持多种辅助输出(IS, TS, PT END, UP, SOAK, DOWN 等等)
可利用外部接点实现运行/停止, 保持, 程序段 , 程式组
自动校准PID(AT GAIN)
支持各种通信协议(Modbus等)
标准配有3点警报，2点再传送输出
显示辅助输出状态的运行画面
各区间输入修正功能(最多4点)
有特別防止过冲的功能(Fzzy)
强大的FUZZY功能
在负荷波动严重或设定值（SP）频繁变化的系统下，具有有效控制可能会发生的过冲(Overshoot)的功能
PID自动补正功能（AT Gain）搭载
依据自动演算在调整PID参数时设定GAIN值。
为了提高应答速度减小GAIN值，为了稳定控制值增加GAIN值。
但GAIN越低Hunting越严重
免费提供运行程式
免费提供在PC上控制/监视NOVA SERIES的运行程式，从而提高了用户的便利性，实现提高经济效益
| 型号 | SP540 | SP570 | SP580 | SP590 | |
|---|---|---|---|---|---|
| 尺寸 | 48(W)×48(H)×100(L) |
72(W)×72(H)×78(L) |
48(W)×96(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | 各四位数 |
||||
| 采样周期 | 250ms |
||||
| 控制模式 | 一般控制 |
||||
| 运行模式 | 程式 |
||||
| 模式/分割 | 2模式/30分割 |
||||
| PID控制 | 4PID组(区间PID3组 + 偏差PID1组) |
||||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
|||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
||||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
||||
| 模拟 输出 |
形式 | 3点(通用输出) |
5点(通用输出) |
||
| 种类 | 控制输出、重发输出(PV、SP、MV) or loop power supply |
||||
| SSR | 18V DC(负载电阻 : 最小600Ω) |
||||
| SCR | 4 ~ 20mA DC、0 ~ 20mA(选项)(负载电阻 : 最多600Ω) |
||||
| 继电器 | 最多30V DC/1A、250V AC/1A |
||||
| 继电器 输出 |
数量 |
A:1点、C:1点、O.C4点(选项)
|
A : 2点、C : 1点、O.C 4点(选项)
|
||
| 接点规格 |
继电器 : 最多30V DC/1A、250V AC/1A / O.C : 24V DC 50mA less
|
||||
| 信号种类 |
IS 2点、ALM 3点、TS/RUN/PT END/UP/SOAK/DOWN/HEAT各1点
|
||||
| DI 输入 |
接点规格 |
2点(接点容量 : 最多12V DC、10mA)
|
|||
| 接点功能 |
RUN/STOP、HOLD、STEP、PTN 选择
|
||||
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、Sync(Master)、通信速度：最多19200bps |
||||
| 电源 | 10 ~ 240V AC、50/60Hz、10VA 最多 |
||||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| SP5 | □ | 0 | - | □ | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||
| 8 | 48 * 96 |
||||||||
| 7 | 72 * 72 |
||||||||
| 4 | 48 * 48 |
||||||||
| 控制方式 |
0 | 一般控制 |
|||||||
电源 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
选项 |
RS | RS485 |
注1 |
||||||
| DI | DI 2点 |
||||||||
| LPS | 24V DC |
注2 |
|||||||
| AOUT | Analog 输出 (540 only) |
注3 |
|||||||
| DO | DO 4点 (590,580 only) |
||||||||
| DO2 | DO 2点 |
注4、注5 |
|||||||
| DO4 | DO 4点 |
注6、注7 |
|||||||
注1) RS/DI 不可同时选择 |
|||||||||
注2) 24V DC 传感器功率 |
|||||||||
注3) SP540 /AOUT 选择时 SUB RELAY 不可使用 |
|||||||||
注4) DO2/DI 不可同时选择 |
|||||||||
注5) SP540 /DO2/AOUT 不可同时选择, SUB RELAY 不可使用 |
|||||||||
注6) SP570 /DO4/DO2/AOUT/RS/DI 不可同时选择 |
|||||||||
注7) SP540 /DO4/DO2/AOUT/RS/DI 不可同时选择, SUB RELAY 不可使用 |
|||||||||
