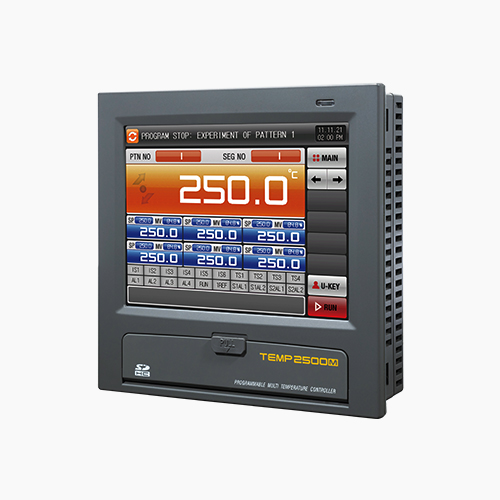

TEMP2500M

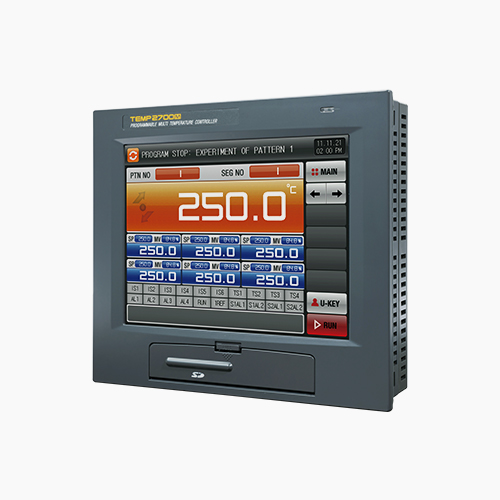

TEMP2700M

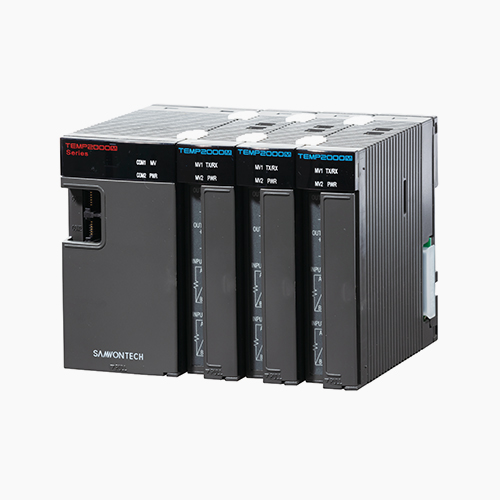

CONTROL

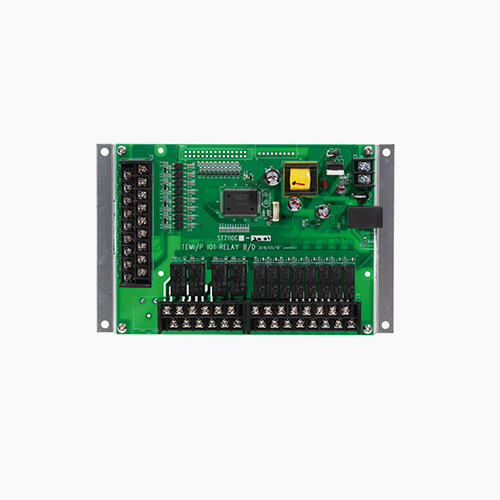

I/O1 Board

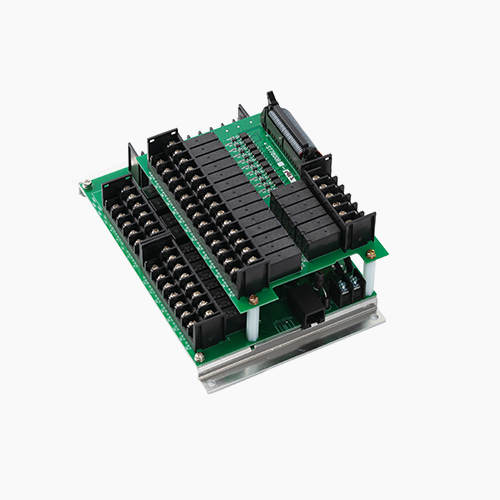

I/O2 Board
7通道
触摸型可程式温度控制器
TEMP2000M SERIES
多通道可编程控制器是具有高画质TFT-LCD触摸屏并支持SD卡的多通道控制功能的产品。
-
选择适合系统的频道
选择3频道/5频道/7频道控制及记录
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
控制PID的种类
温度控制的PID群组(5区PID+1偏差PID或6组PID)区域，偏差PID等， 提供多种PID模式
-
多种的单位显示
在DCV电压输入时，可选择12种的单位
(˚C、˚F、EDIT、%、㎩、㎪、%RH、㎷、V、Ω、mmHg、kgf)
-
副频道的多种控制方式
独立控制及Sync控制功能 Sync运作时副频道的个别运作补正值设定功能
-
支援加热器断线警报(12A,50A,100A)
测定加热器的电流并表示及使用断线警报输出功能 800:1CT
-
总6频道的数码记录
主频道的目前值、设定值、输出量及时时监控副频道的目前值及保存数据
-
多语种的系统
支援中/英/日/韩/俄 五种语言。
-
支援SD内存卡
通过SD内存卡保存数据及 上传/下载设定参数的功能
-
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
-
运行时间管理
显示运行开始时间及结束预定时间、 到目前为止的运行时间
-
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
提供SD记忆卡
-
初始画面可以选择
使用者可以变更设定初始画面
-
可以编辑错误画面
使用者可以选择错误发生画面
-
电子相册功能
可以把使用者公司信息或产品信息像电子相册表示
-
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。

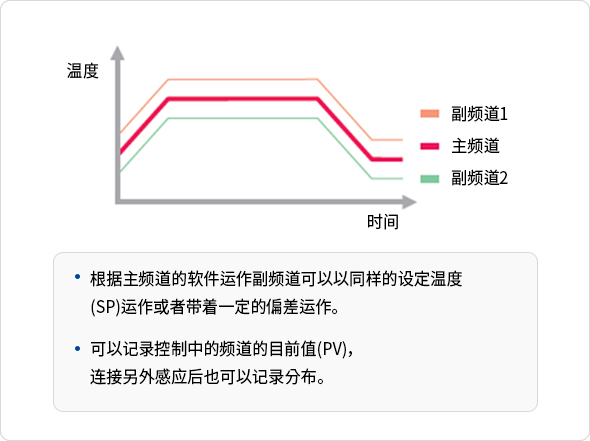

Sync 控制
主频道的运作状态及设定值(SP)与副频道同步化之后运作的方式。

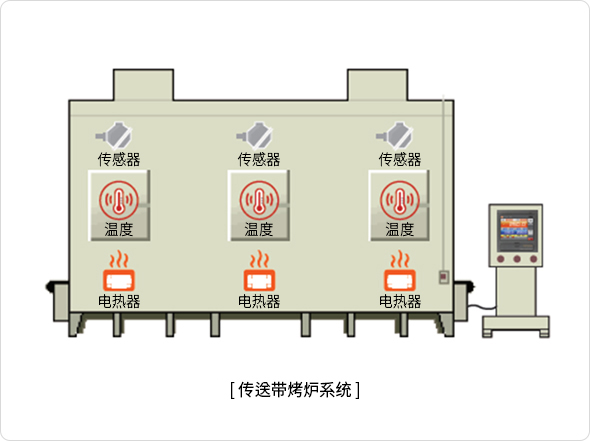

适用系统: 电炉、 连续炉、回流炉

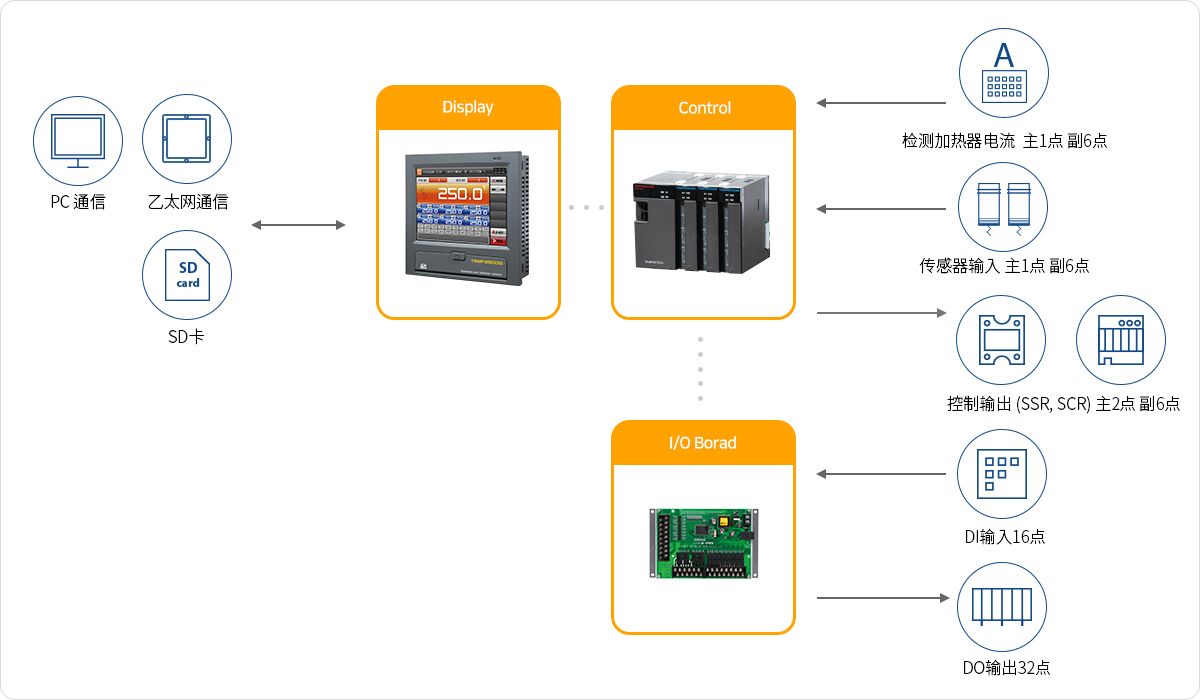

硬件模式采用分离式
以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
| 型号 | 详细信息 | TEMP2500M | TEMP2700M | TEMP2000M |
|---|---|---|---|---|
| 画面 | 显示器 | 5.7* TFT-LCD |
7.5* TFT-LCD |
- |
| 画面分辨率 | 640(W) x 480(H) |
- | ||
| 显示语言 | 韓文、英文、中文/ 韓文、英文、日文 |
- | ||
| 用户画面 | 变更初始画面图像、电子相册功能 |
- | ||
| 支架方式 | Panel支架, VESA支架(MIS-D 75) |
- | ||
| 运作画面 | 基本画面、根据用户要求可以制作(选项) |
- | ||
| 控制频道 | 主频道 | 1頻道 |
- | |
| 副频道 | - |
选择2/4/6頻道 |
||
| 模拟输入 | 输入数 | 1点(通用输入) |
2/4/6点(通用输入) |
|
| 感应种类 | TC |
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
||
RTD |
Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|||
DCV |
0.4~2V, 1~5V, 0~10V, -10~20mV, 0~100mV (4~20mV, 0~20mV, 粘贴外部电阻250Ω, 500Ω) 刻度 : -1999 ~ 30000 |
|||
| 样品周期 | 250ms/頻道 |
|||
| 显示器 | ±0.1％满量程的±1位数 |
|||
| 模拟输出 | 输出规格 (最多2点) |
电压输出(SSR)2点 |
ON电压 : 15V DC (负载电阻:最小600Ω/脉冲宽度: 最小5ms) |
1点/頻道 |
电流输出(SCR)2点 |
4~20mA DC(负载电阻: 最多600Ω) |
|||
| 输出种类 | 控制输出/传送输出(PV、SP)/辅助输出 |
控制输出 |
||
| 数码输入 | 接点规格 |
基本16点(接点容量 : 最多12V DC, 10mA)、A接点或者B接点运作选择
|
||
| 接点功能 |
运作及停止/暂停/步骤、选择运作模式、Di感应延迟时间设定、DI错误发生画面选择
(错误信息或者用户设定照片表示) |
|||
| 数码输出 | 接点规格 | 基本12点(A接点接8点+C及接点接4点)、选择(A接点接20点)补充功能 |
||
Normal open(最多30VDC/1A, 250VAC/1A)、Normal close(最多30VDC/1A, 250VAC/1A) |
||||
| 信号种类 | 内部信号(8点) On/Off信号(7点) 运算信号(3点) 错误信号(1点) 用户信号(1点) |
警报信号(2点/通道) 加热器断线警报信号 (1点/頻道) |
||
定时信号(8点) DI信号(16点) 感应断线信号(1点) 加热器断线警报信号(1点) 冷冻器信号(2点) |
||||
警报信号(4点) 手动信号(16点) 等待信号(1点) 上升,维持,下降信号(各 1点) |
||||
分割警报信号(4点) 运作信号(1点) 定置定时信号(1点) 定置,软件终止信号(各1点) |
||||
| 加热断线警报功能 (HBA) |
种类 | 12A, 50A, 100A |
||
| CT传感器/精度 | 800:1/±3％满量程的±1位数 |
|||
| 软件 | 组/段 | 40模式/600分割 |
- | |
| 段次设定时间 | 最多999时间59分59秒 |
- | ||
| 功能 | UP/DOWN斜率、WAIT、工作开始代码、模式名称、电源停止模式、PT END模式 |
- | ||
| 循环 | 全部循环及区间循环 |
- | ||
| PID控制 | PID 组/种类 | 6PID组(区间PID5组 + 偏差PID1组或者分割PID6组) |
1PID组/頻道 |
|
| 数据备份 | 存储媒介 | SD/SDHC卡(FAT32格式化) |
||
| 存储功能 | 软件模式/参数设定值备份及恢复, 主频道和副频道的PV中最多可以选择保存6点的功能 |
|||
| 通讯 | 通讯模式 | 基本：利用跳线开关可选择RS485/RS232C、最多可连接31台、通信速度：115,200bps最多、 |
||
选项：以太网(TCP/IP) *选择以太网时不能使用RS232C/485 |
||||
| 电源 | 额定电压 | 24V DC 22VA最多 |
||
| 锂电池 | 保存设定数据(CR2032) |
|||
型号代码 (TEMP2000M)
| 型号 | 附加代码 | 内容 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMP2 | □ | 0 | 0 | M | - | 0 | □ | / | □ | / | □ | / | □ | / | □ | |
| 尺寸 |
5 | 5.7英寸(IP65资质认证) |
||||||||||||||
| 7 | 7.5英寸 |
|||||||||||||||
I/O板 |
0 | I/O1 (DO12点、DI16点) |
||||||||||||||
| 1 | I/O1、2 (DO32点、DI16点) |
|||||||||||||||
SD卡 |
SD | SD卡(基本) |
||||||||||||||
通信 |
RS | RS232C/485(基本) |
||||||||||||||
| CE | 以太网(TCP/IP) |
|||||||||||||||
加热器断线警报 |
N | None |
||||||||||||||
| A | 50A |
|||||||||||||||
| B | 100A |
|||||||||||||||
| C | 12A |
|||||||||||||||
副通道 |
CH2 | 2通道 |
||||||||||||||
| CH4 | 4通道 |
|||||||||||||||
| CH6 | 6通道 |
|||||||||||||||
型号代码 (TEMP2000M Sub Channel)
| 型号 | 附加代码 | 内容 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| TEMP2 | 0 | 0 | 0 | M | / | □ | / | □ | |
加热器断线警报(通道1) |
N | None |
|||||||
| A | 50A |
||||||||
| B | 100A |
||||||||
| C | 12A |
||||||||
加热器断线警报(通道2) |
N | None |
|||||||
| A | 50A |
||||||||
| B | 100A |
||||||||
| C | 12A |
||||||||
