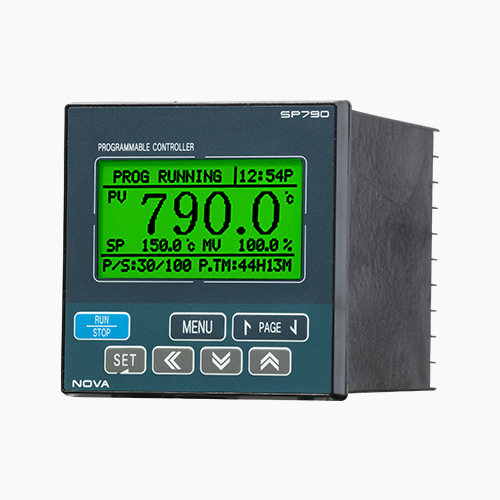

SP790
经济型 可程式温度控制器
SP790
作为可编程温度控制器，是可以进行一般控制和加热·冷却控制，符合DIN规格（96x96mm）设计的经济型产品。
-
30程式组/300段
程序，定值，开/关，加热·冷却，自动/手动功能
在液晶的显示中,容易改变和设置參数
支持29种辅助输出(IS, TS, PT END, UP, SOAK, DOWN 等等)
可利用外部接點實現運行/停止, 保持, 程序段, 程式組
多种输出选择, Relay, SSR, SCR(4~20mA DC, 0~20mA DC)
支持继电器输出8点、O.C输出4点、 DI接点4点
显示辅助输出状态的运行画面
各区间输入修正功能(最多10点)
有特別防止过冲的功能(Fzzy)
自動校準PID(AT GAIN)
支持各种通信协议(Modbus等)
-
| 型号 | SP790 | |
|---|---|---|
| 尺寸 | 96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | LCD/各五位数 |
|
| 采样周期 | 250ms |
|
| 控制模式 | 一般、加热·冷却控制 |
|
| 运行模式 | 定置/软件 |
|
| 模式/分割 | 30模式/300分割 |
|
| PID控制 | 8PID组(区间PID4组 + 偏差PID4组) |
|
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB，请另行咨询。) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|
| DCV | -10 ~ 20mV, 0 ~ 100mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 粘贴外部电阻250Ω, 500Ω) |
|
| 模拟 输出 |
形式 | 5点(通用输出) |
| 种类 | 控制输出, 重发输出(PV, SP, MV) or loop power supply(SP790除外) |
|
| SSR | 18V DC(R:最小600Ω) |
|
| SCR | 4~20mA, 0~20mA |
|
| 继电器 | 最多30V DC/1A, 250V AC/1A |
|
| 继电器 输出 |
数量 | A:8点, O.C 4点 |
| 接点规格 | 继电器 : 最多30V DC/1A, 250V AC/1A / O.C : 24V DC 50mA less |
|
| 信号种类 | TS 5点, IS/ALM/S.ALM/ON· OFF 各4点, RUN/ERR/UP/SOAK/DOWN/PTE END/HOLD/HEAT各1点 |
|
| DI 输入 |
接点规格 | 4点(接点容量 : 最多12V DC, 10mA) |
| 接点功能 | RUN/STOP, ERR, HOLD, STEP, SP, PTN选择 |
|
| 通讯 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU), Sync(Master, Slave), 通信速度：最多19200bps |
|
| 电源 | 100~240V AC, 50/60Hz, 15VA 最多 |
|
型号代码
| 型号 | 附加代码 | 内容 | ||
|---|---|---|---|---|
| SP790 | - | □ | □ | |
| 控制方式 |
0 | 一般控制 |
||
| 1 | 加热·冷却控制 |
|||
| 通信 |
0 | None |
||
| 1 | RS485 |
|||
| * 使用RS232C通讯时,需以规格机订购。 |
||||
| 1 | 说明书 | 使用说明书(通信) | |
| 软件说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | 软件 |
