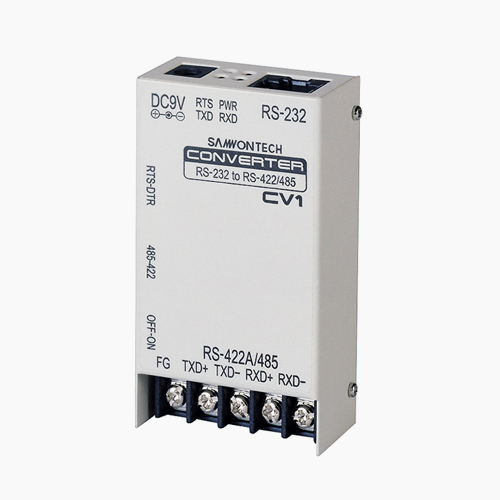

CV1
RS232C to RS422/485
通信转换器
CV1
作为多功能信号转换设备，是一种为了将RS-232信号转换为RS422/485信号，支持通信转换器4-Wire或2-Wire连接方式并支持Point-to-Point连接的通信转换器。
-
外部电源adaptor（DC 5V，1A
非同步串行通信
通信速度115.2Kbps，通信距离1.2Km
附有PWR，RTS，RXD，TXD LED
RS485：2线式，RS422：4线式
RTS/DTR Slide Switch终端电阻
内置220Ω，2500V lsolation
.
| Group | Specification |
|---|---|
| Model | CV1 (RS232C to RS422/485 Convertor) |
| Size | 64.5 * 41.6 * 23.8mm, 109g |
| Power | External power adapters (DC 5V, 1A) |
| Communication method | Asynchronous serial communications |
| Communication speed | 115.2kbps |
| Communication distance | 1.2km |
| Connect method |
RS232C : D-Sub connector(9Pin,Female)
|
RS422/485 : Terminal block |
|
| Specification | PWR, RTS, RXD, TXD LED Attachment |
RS485 : 2-Wire, RS422 : 4-Wire |
|
RTS/DTR Slide switch Termination resistance (220Ω) BUILT-IN, 2500V Isolation |
