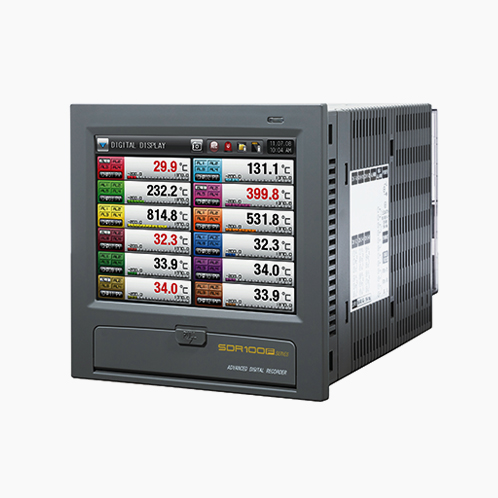

SDR100F
SDR100F SERIES
FDA 21 CFR Part 11 COMPLIANCE
SDR102F / SDR104F / SDR106F / SDR112F
作为无纸数字记录仪，支持高清TFT-LCD触摸屏和SD卡，并具有快速搜索曲线的功能。
-
清晰的画面
640×480的TFT-LCD，为256K彩色
-
触摸显示屏
触摸屏界面
固定信息的记录曲线
随机抓取记录曲线图片
-
快速记录数据检索
应用FSA(Fast Searching Algorithm)
大約1秒,可搜寻1G数据
在记录的过程中可读取以前的记录资料
记录的过程中可搜寻以前的记录档案
-
记录的过程中可搜寻以前的记录档案
內存:：4GByte(非挥发性)
(以1秒/12通道为准，可存储约6年)外部记忆体：标配4GByte(SD卡)
-
方便的信息功能
图上的输入和显示资讯
轻松短消息功能
自动输入：事件和其他信息
保存图中的检查消息
自动恢复数据功能
在SD卡存储过程中，
将卡拔出后再重新插入时缺失的数据，
可自动恢复
(内部记忆体/SD卡同时存储时)
FDA 21 CFR PART 11 COMPLIANCE
放大/缩小模式
放大/缩小记录曲线
强大的数据管理
可持续存储为一个文件
可同时存储、传送、删除内/外部 (SD)记忆体
可通过外部 (SD) 记忆体进行参数备份
存储记录功能
最多可保存100条报警/故障/事件历史记录
TEXT、CSV、PDF 可选择保存
浏览数据
拖动屏幕自由移动并浏览数据

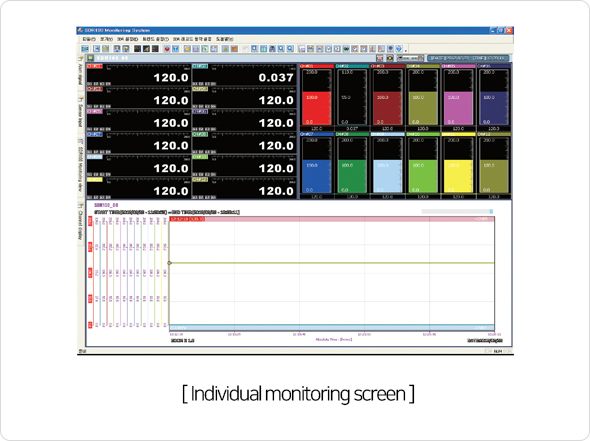

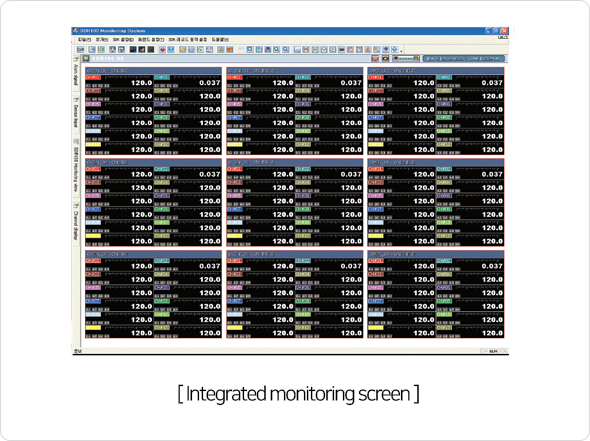

操作/应用程序
操作程式 支持串口，以太网
保存为各种文件格式 (Excel中，text等)
| 型号 | 详细信息 | SDR102F | SDR104F | SDR106F | SDR112F |
|---|---|---|---|---|---|
| 画面 | 显示器 | 5.7" TFT-LCD(640(W) X 480(H)) |
|||
| 显示类型 | 趋势，酒吧，数字，事件，错误历史，信息(报警，消息，内存容量) |
||||
| 显示语言 | 韩语、英语、繁体、简体、日语 |
||||
| 输入部分 | 通道数 | 2頻道 |
4頻道 |
6頻道 |
12頻道 |
| 种类 | TC |
K, J, E, T, R, B, S, L, N, U, W, Platinel II, C |
|||
RTD |
Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||||
DCV |
-5~10V, -10~20V, -1~2V, 0~2V, 0~5V, 1~5V, 0~10V, 0~20V, -10~20mV , -50~100mV, 0~20mV, 0~100mV(刻度 : -30000 ~ 30000) |
||||
DCV单元 |
C, F, BLANK, %, Pa, kPa, %RH, mV, V, Ω, mmHg, kgF |
||||
TC/RTD单元 |
C, F |
||||
| 采样周期 | 500ms |
||||
| 显示器 | ±0.1％满量程的±1位数 |
||||
| 报警功能 | 报警数 | 每个通道最多设置4个报警 |
|||
| 报警种类 | PV的高/低，PV范围的入/超，高于PV上升率，低于PV上升率高于/低于通道间的偏差。 传感器打开 |
||||
| 报警输出 (选项) |
接点规格 | 继电器A接点6点，12点 |
|||
Normal open(最多30VDC 1A/250VAC 1A) |
|||||
| 远程输入 (选项) |
接点规格 | 2点(接点容量：最多12VDC，10mA) |
|||
| 接点功能 | DI错误和循环记录，设置DI检测延迟时间 |
||||
| 产品尺寸 及重量 |
尺寸 | 144(W) X 144(H) X 188(D) mm |
|||
| 重量 | 1.1Kg |
1.2Kg |
1.3Kg |
||
| 表壳材质 | PC + ABS |
||||
| 数据备份 | 内部存储器 | 闪存(4GB)/非易失性 |
|||
| 外部存储器 | SD/SDHC卡(FAT32格式化) |
||||
| 保存方法 | 保存在内部/外部(SD卡)内存 |
||||
| 数据类型 | 记录数据和消息 |
||||
| 日期格式 | 二进制格式 |
||||
| 通讯 | 通讯模式 | RS232C/485可通过开关选择、通信速度: 最大115,200bps、以太网(TCP/IP) |
|||
| 协议 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU) |
||||
| 电源 | 额定电压 | 100 ~ 240V AC, 50/60 Hz |
|||
| 消耗的电力 | 最多15VA |
||||
型号代码
| 型号 | 附加代码 | 内容 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| SDR1 | □ | □ | E - | N | □ | □ | / | □ | |
| 通道 |
02 | 2通道 |
|||||||
| 04 | 4通道 |
||||||||
| 06 | 6通道 |
||||||||
| 12 | 12通道 |
||||||||
警报输出 |
N | None |
|||||||
| A1 | 继电器6点 |
||||||||
| A2 | 继电器12点 |
||||||||
远程输入 |
N | None |
|||||||
| R1 | DI 2点 |
||||||||
其他 |
M1 | 演算功能 |
|||||||
| P1 | 便携式 |
||||||||
