公司名 :

구분	세부항목	TEMI2500F		TEMI2700F

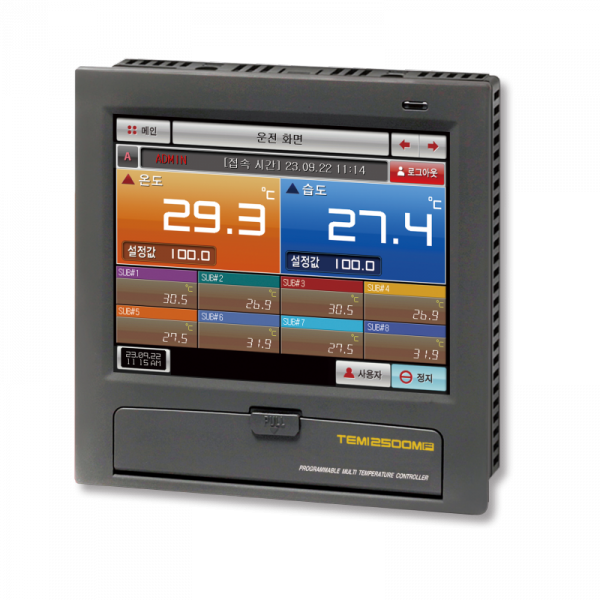

화면	디스플레이	5.7* TFT-LCD		7.5* TFT-LCD
	해상도	640(W) x 480(H)
	표시언어	국문/영문/중문(간체,번체)/일문
	초기화면	사용자설정 초기화면 지원
	사용자화면	16개의 화면을 전자앨범처럼 사용가능
	마운트방식	판넬 마운트, VESA 마운드 (MIS-D 75)
아날로그 입력	입력개수	2점(온도 1점, 습도 1점)
	센서종류	온도	PT1 100Ω	-90.00 ~ 200.00℃
			PT2 100Ω	-90.00 ~ 300.00℃
			DCV	-1.000 ~ 2.000V (-100.0 ~ 200.00℃)
		습도	PT1 100Ω	-10.0 ~ 1100.00℃ (0.0 ~ 100.0%)
		습도	DCV	1.000 ~ 5.000V (0.0 ~100.0%)
	샘플링 타임	온도, 습도 각 250ms
	입력정도	온도	±0.1% of full scale ±1 digit
	입력정도	습도	±1.0% of full scale ±1 digit
	입력 보정수	온도, 습도 각 4점의 구간 보정
아날로그 출력	출력사양 (최대 4점)	전압출력(SSR) 4점	ON전압 : 24V DC(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms)
	출력사양 (최대 4점)	전류출력(SCR) 4점	4~20mA DC(부하저항 : 최대 600Ω)
	출력종류	제어출력/전송출력 (PV, SP)
	출력정도	±0.3% (D/A 14bits)
디지털 입력	접점사양	기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
디지털 입력	접점기능	운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI 감지 지연시간 설정, DI 에러발생화면 선택(에러메시지 또는 사용자 설정 사진표시)
디지털 출력	접점사양	기본 12점 (옵션 선택 시 20점 추가)
		C접점 릴레이 기본 4점		Normal open (최대 30V DC/1A, 250V AC/1A)
		C접점 릴레이 기본 4점		Normal close (최대 30V DC/1A, 250V AC/1A)
		A접점 릴레이 기본 8점		Normal open (최대 30V DC/1A, 250V AC/1A)
		A접점 릴레이 추가 20점 (IO2 옵션)		Normal open (최대 30V DC/1A, 250V AC/1A)
	접점종류	이너시그널(10점), ON/OFF시그널(온도10점, 습도5점), 연산시그널(3점), 에러시그널(1점), 사용자시그널(1점)
		타임시그널(4점), 정치·프로그램종료시그널(2점), DI시그널(16점), 센서단선시그널(2점). 냉동기시그널(2점)
		정보시그널(8점), 상승·유지·하강시그널(6점), 수동시그널(12점), 정치타이머시그널(2점)
		운전시그널(2점), 대기시그널(2점), 배수시그널(1점)
프로그램	패턴/세그먼트 수	500패턴/50,000세그먼트
	세그먼트 설정시간	최대 999시간 59분 59초
	기능	상승/하강 변화율, 대기동작,운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
	반복	전체반복 및 구간반복
PID 제어	PID 그룹	9 PID 그룹 (온도·습도 PID 6 그룹 + 온도 전용 PID 3 그룹)
	PID 종류	Zone PID
	기타 기능들	오토튜닝의 기준점 설정, PID 시정수 복사, 습도 제어모드 선택
데이터백업	저장매체	SD/SDHC 카드 (FAT32 포맷)
데이터백업	저장기능	프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장
통신	통신사양	기본 : 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps
	통신사양	옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가
	프로토콜	PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU)
전원	정격전압	최대 24V DC 22VA
	리튬전지	설정 데이터 보존 (CR2032)

모델코드

모델					부가코드			내용
TEMI2	□	0	0	F	-	□	□
사이즈	5							5.7인치(IP65 인증)
사이즈	7							7.5인치
제어방법						0		일반제어
제어방법						1		가열·냉각제어

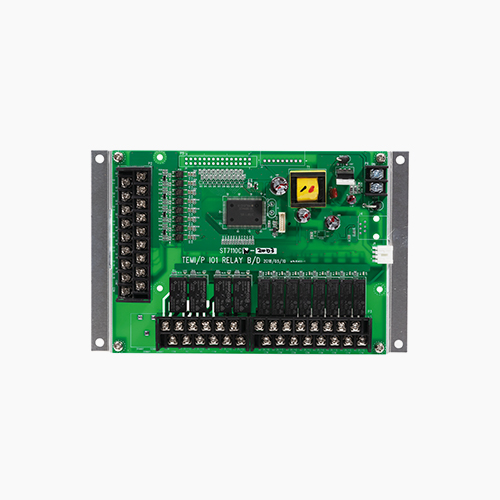

I/O 보드							0	I/O1 (DO12점, DI16점)

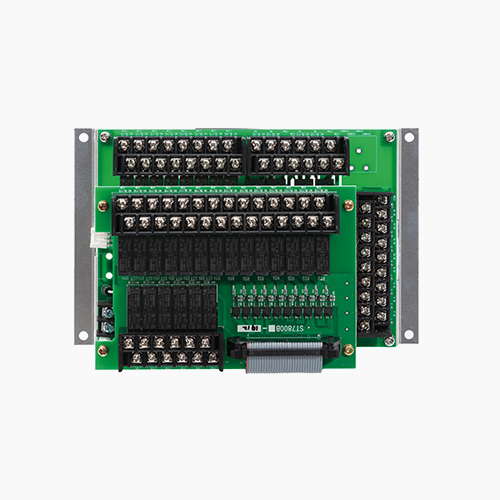

I/O 보드							1	I/O1, 2 (DO32점, DI16점)
